ການກະຈາຍ 100 Kva 13.8 Kv Pole Transformers

ສ້າງຕັ້ງຂຶ້ນໃນປີ 2006, ດ້ວຍ 20 ປີຂອງການສະສົມດ້ານວິຊາການ, Wenzhou Xifa Electric Power Equipment Co., Ltd. ໄດ້ກາຍເປັນພື້ນຖານການຜະລິດເຄື່ອງຫັນເປັນຊັ້ນນໍາ. ພວກເຮົາປະຕິບັດແນວຄວາມຄິດຂອງການຜະລິດແບບ lean ໃນທຸກຂະບວນການຜະລິດເພື່ອຮັບປະກັນວ່າຜະລິດຕະພັນສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງຜູ້ຊື້ແຕ່ລະຄົນ. ປະລິມານການຜະລິດປະຈໍາປີຂອງໂຮງງານຂອງພວກເຮົາແມ່ນສູງເຖິງ 5,000 ຫນ່ວຍ. ພວກເຮົາມີຄວາມສາມາດໃນການປຸງແຕ່ງວັດຖຸດິບ, ແລະຄ່າໃຊ້ຈ່າຍຂອງການແຜ່ກະຈາຍ 100 kva 13.8 kv pole transformers ສາມາດ optimized. ດັ່ງນັ້ນ, ພວກເຮົາມີຄວາມໄດ້ປຽບຫຼາຍໃນດ້ານລາຄາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

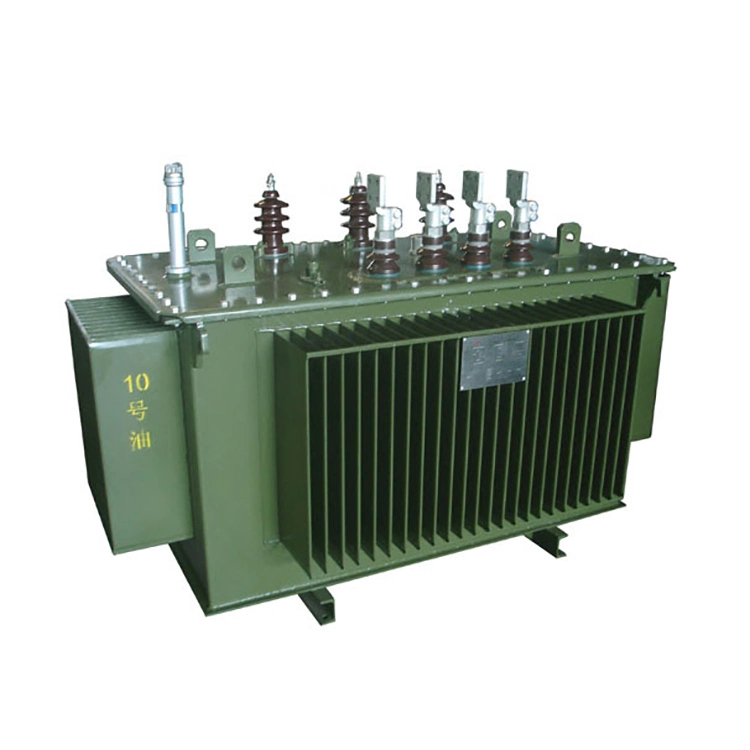

ໝໍ້ແປງຂົ້ວ 100 kva 13.8 kv ນີ້ມີຄວາມຈຸ 100 kVA. ແຮງດັນດ້ານຂ້າງຕົ້ນຕໍແມ່ນ 13800V (ໃນການເຊື່ອມຕໍ່ delta), ແລະແຮງດັນດ້ານຂ້າງຮອງສາມາດເປັນ 120/240V, 240/480V ຫຼືແຮງດັນການປັບແຕ່ງອື່ນໆ. ຫມໍ້ແປງນີ້ສາມາດເຊື່ອມຕໍ່ກັບລະບົບຕາຂ່າຍໄຟຟ້າສາມເຟດເພື່ອໃຫ້ພະລັງງານແຮງດັນຕ່ໍາກັບລະບົບການແຈກຢາຍ.

ການນໍາໃຊ້ພຸ່ມໄມ້ porcelain ແຮງດັນສູງ, ດ້ານຕົ້ນຕໍຂອງການກະຈາຍ 100 kva 13.8 kv pole transformer ມີພຸ່ມໄມ້ສອງເທົ່າ, ແລະຂ້າງສອງມີສາມພຸ່ມໄມ້. ໝໍ້ແປງການແຜ່ກະຈາຍຢູ່ເໜືອຫົວໃຊ້ສາຍລົມທອງແດງ ແລະແກນເຫຼັກຊິລິໂຄນແບບຮັດກຸມ, ປະກອບດ້ວຍໜຶ່ງລວດ ແລະສອງແຫວນຫຼັກເຫຼັກ. terminals plated ກົ່ວຢູ່ດ້ານຕົ້ນຕໍແລະຂ້າງສອງສາມາດເຊື່ອມຕໍ່ກັບ conductors ທອງແດງຫຼືອາລູມິນຽມ.

ໃນຖານະທີ່ເປັນເຄື່ອງຫັນປ່ຽນແບບມືອາຊີບ, 100 Kva Distribution 13.8 Kv Pole Transformers ໄດ້ຮັບຮອງເອົາການອອກແບບແກນມ້ວນແບບປະຢັດພະລັງງານ, ເຊິ່ງບໍ່ພຽງແຕ່ຮັບປະກັນຄວາມສະຖຽນຂອງການເຮັດວຽກ ແຕ່ຍັງຊ່ວຍຫຼຸດຜ່ອນການໃຊ້ພະລັງງານໄດ້ຢ່າງມີປະສິດທິພາບ. ຜະລິດດ້ວຍເທກໂນໂລຍີຂັ້ນສູງ, ເຄື່ອງຫັນປ່ຽນປະເພດຂົ້ວນີ້ຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວແລະຊີວິດການບໍລິການທີ່ຍາວນານ.

ແຕ່ລະອຸປະກອນໄດ້ຜ່ານການທົດສອບການຍອມຮັບທີ່ສົມບູນແບບຢ່າງເຂັ້ມງວດ, ແລະພວກເຮົາໄດ້ຮັກສາບັນທຶກອັດຕາການລົ້ມເຫຼວເປັນສູນເປັນເວລາຫຼາຍກວ່າ 10 ປີ. ໃນຂະນະດຽວກັນ, ໝໍ້ແປງເສົາໄຟຟ້າ 100 kva 13.8 kv ປະຕິບັດຕາມມາດຕະຖານສາກົນ IEC, ANSI ແລະມາດຕະຖານສາກົນທີ່ສຳຄັນອື່ນໆ, ຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ກັບລະບົບຕາຂ່າຍໄຟຟ້າທົ່ວໂລກ.

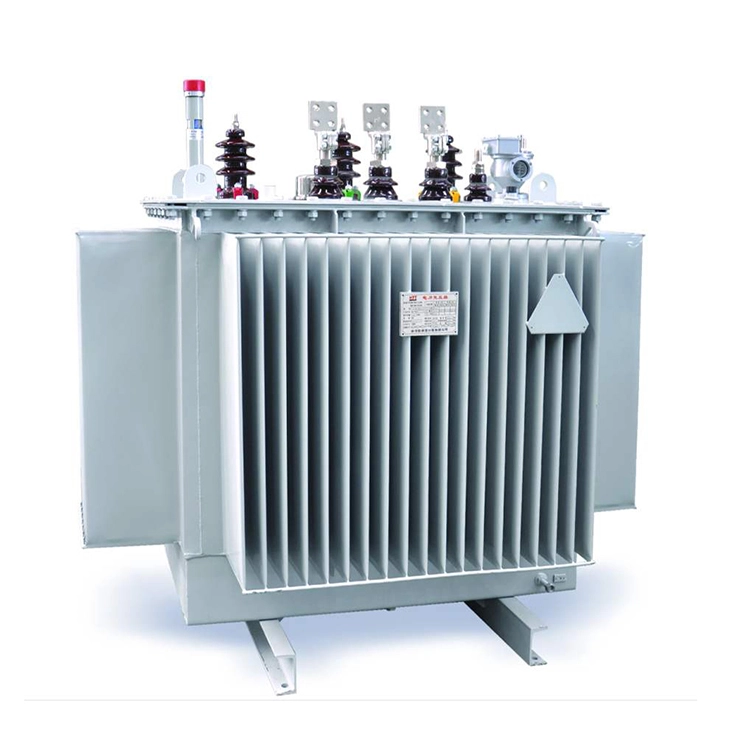

100 Kva Distribution 13 8 Kv Pole Transformers

ຕົວກໍານົດການດ້ານວິຊາການ:

ຊື່ຜະລິດຕະພັນ:	100 kva ການແຜ່ກະຈາຍ 13.8 kv pole transformer
ຄວາມຖີ່:	50/60 Hz
ແຮງດັນເບື້ອງຕົ້ນ:	13.8 kV
ແຮງດັນຂັ້ນສອງ:	120/240V, 240/480V, 380V/400V
ການສູນເສຍຫຼັກ:	≈210 W ຫາ 290 W
ການສູນເສຍ winding:	≈850 W ເຖິງ 980 W
ບໍ່ມີກະແສການໂຫຼດ:	1.6% ຫາ 1.8%
impedance ວົງຈອນສັ້ນ:	2% - 4%
ວັດສະດຸ winding:	ທອງແດງຫຼືອາລູມິນຽມ

ຖາມ: ສໍາລັບຫມໍ້ແປງເສົາໄຟຟ້າ 100 kva 13.8 kv, ເມື່ອເລືອກຮູບແບບແລະການຕິດຕັ້ງ, ການຕັ້ງຄ່າສະເພາະຂອງຟິວ, ເຄື່ອງຈັບຟ້າຜ່າແລະການປ້ອງກັນສາຍດິນຄວນຖືກກໍານົດແນວໃດເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄວາມຫນ້າເຊື່ອຖືຂອງຕາຂ່າຍໄຟຟ້າໃນເຂດຊົນນະບົດຫຼືຫ່າງໄກສອກຫຼີກ?

1.The fuse ໄດ້ຖືກຄັດເລືອກໂດຍອີງໃສ່ 2 ຫາ 2.5 ເທົ່າຂອງປະຈຸບັນການຈັດອັນດັບຂອງ 100 kva ການແຜ່ກະຈາຍ 13.8 kv pole ດ້ານແຮງດັນສູງຂອງຫມໍ້ແປງ (ປະມານ 7.25 A). ແນະນໍາໃຫ້ໃຊ້ຟິວຫຼຸດລົງ 15 ຫາ 20 A ເພື່ອຫຼີກເວັ້ນກະແສໄຟຟ້າແຮງກະຕຸ້ນໃນລະຫວ່າງການປິດການເຮັດວຽກ (ໂດຍປົກກະຕິ 8 ຫາ 12 ເທົ່າຂອງກະແສໄຟຟ້າ, ຄົງຢູ່ພາຍໃນ 0.1 ວິນາທີ), ໃນຂະນະທີ່ຮັບປະກັນວ່າຫມໍ້ແປງສາມາດລະລາຍໄດ້ໄວແລະແຍກອອກໃນກໍລະນີຂອງວົງຈອນສັ້ນຫຼື overload ພາຍໃນຫມໍ້ແປງ.

2. ຕົວຈັບຟ້າຜ່າຖືກເລືອກເປັນປະເພດສັງກະສີອອກໄຊທີ່ບໍ່ມີຊ່ອງຫວ່າງ (MOV) ທີ່ມີແຮງດັນໄຟຟ້າ 15 kV ຫຼື 18 kV, ຕິດຕັ້ງຢູ່ດ້ານແຮງດັນສູງລະຫວ່າງຟິວແລະ 100 kva ການແຜ່ກະຈາຍ 13.8 kv pole transformer bushing.

3.Its grounding terminal ແມ່ນເຊື່ອມຕໍ່ໂດຍກົງກັບ terminal grounding ຂອງ casing ການຫັນເປັນທີ່ຈະດູດເອົາການໂຈມຕີຟ້າຜ່າຫຼື overvoltages ການດໍາເນີນງານແລະຈໍາກັດແຮງດັນທີ່ຍັງເຫຼືອ. ການປ້ອງກັນສາຍດິນຕ້ອງການຈຸດກາງຂອງໝໍ້ແປງໄຟ 100 kva 13.8 kv ໃຫ້ເປັນພື້ນດິນໂດຍກົງ (ຂຶ້ນກັບລະບົບສາຍດິນເຊັ່ນ: TN C ຫຼື TN S), ແລະຈຸດເຊື່ອມຕໍ່ພື້ນດິນຂອງທໍ່ ແລະຕົວຈັບຟ້າຜ່າແບ່ງປັນ electrode ດິນດຽວ. ຄວາມຖີ່ຂອງການຕໍ່ຕ້ານສາຍດິນຂອງພະລັງງານບໍ່ຄວນເກີນ 10Ω ໃນຕາຂ່າຍໄຟຟ້າຊົນນະບົດຫຼື 4Ω ໃນເຂດຕົວເມືອງແລະຄວາມຫນ້າເຊື່ອຖືສູງ, ດັ່ງນັ້ນຈຶ່ງບັນລຸການລົງຂາວທີ່ປອດໄພຂອງຄວາມຜິດໃນປະຈຸບັນແລະການປົກປ້ອງບຸກຄະລາກອນແລະອຸປະກອນ.

ການຕັ້ງຄ່າປະສານງານຂອງສາມອົງປະກອບເຫຼົ່ານີ້ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການປ້ອງກັນ overcurrent, overvoltage ແລະ grounding fault ຂອງ transformer mounted.
