11kv 25ka Vcb Vacuum Bottle Interrupter

11kv 25ka vcb vacuum bottle interrupter ແມ່ນອົງປະກອບຫຼັກຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງດັນກາງ (VCB), ອອກແບບໂດຍ Wenzhou Xifa Electric Power Equipment Co., Ltd. ສໍາລັບລະບົບກະຈາຍພະລັງງານ 11kV ທີ່ມີລະດັບຄວາມອາດສາມາດທໍາລາຍວົງຈອນສັ້ນຂອງ 25kA. Wenzhou Xifa Electric Power Equipment Co., Ltd. ເປັນຜູ້ຜະລິດທີ່ມີຄວາມຊ່ຽວຊານໃນການຄົ້ນຄວ້າ, ການຜະລິດ, ການຂາຍແລະການບໍລິການດ້ານວິຊາການຂອງ breakers ວົງຈອນສູນຍາກາດໃນ China.11kv 25ka vcb vacuum bottle interrupter ໃຊ້ສູນຍາກາດສູງ ultra-extinguishing ແລະ insulating ຂະຫນາດກາງ, ເຮັດໃຫ້ໄວ, ປອດໄພ, ແລະເຊື່ອຖືໄດ້ໃນວົງຈອນເປີດ / breaking.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

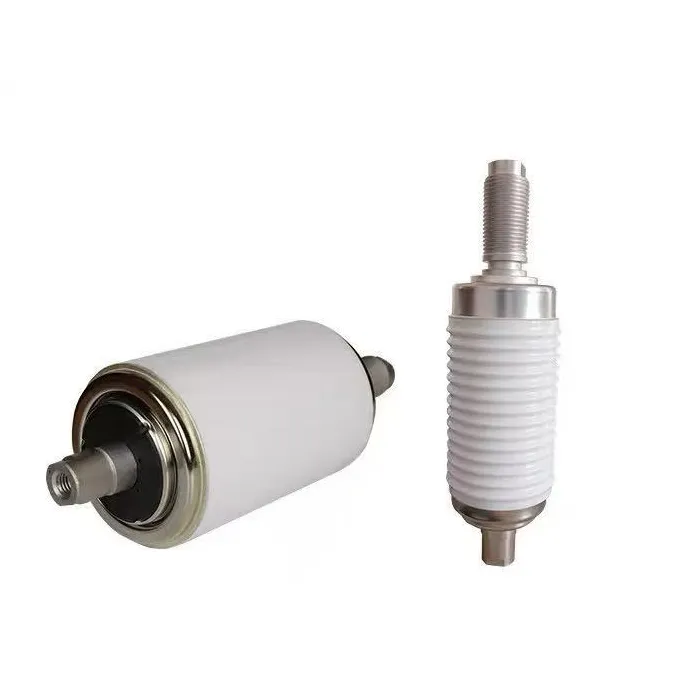

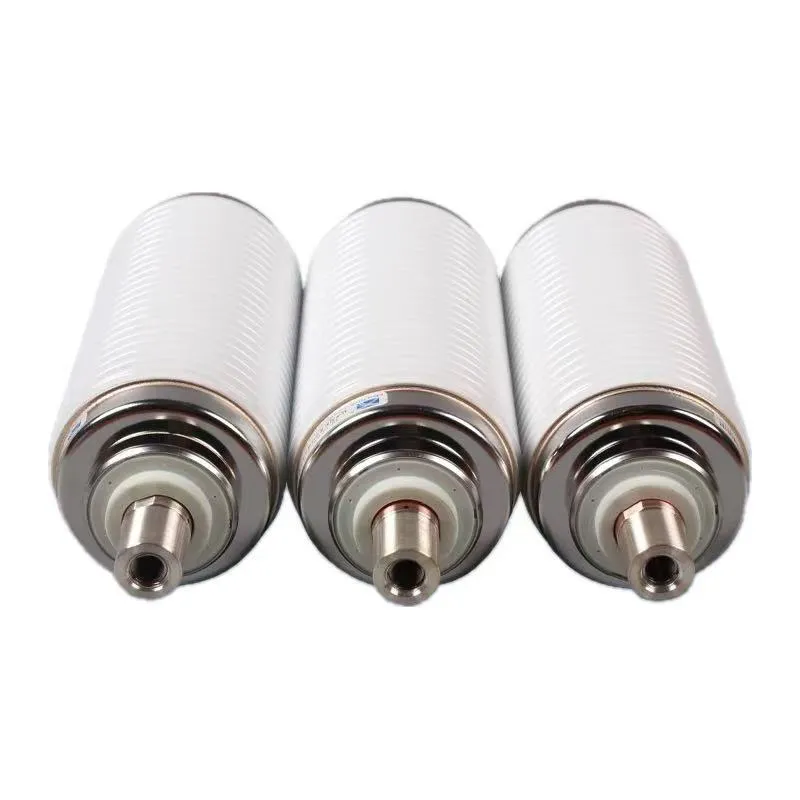

11kv 25ka vcb interrupter ກະຕຸກສູນຍາກາດເປັນອົງປະກອບຂອງ arc-extinguishing ຂອງ breakers ວົງຈອນສູນຍາກາດແຮງດັນກາງ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບກະຈາຍພະລັງງານ 11kV. ມັນຮັບຮອງເອົາແກະເຊລາມິກທີ່ຜະນຶກເຂົ້າກັນໄດ້ຢ່າງສົມບູນ, ດ້ວຍການຕິດຕໍ່ໂລຫະປະສົມ CuCr50 ແລະເຄື່ອງດັບສູນຍາກາດສູງ (≤5×10⁻⁴ Pa), ປະກອບດ້ວຍໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ນ້ໍາຫນັກເບົາແລະປະສິດທິພາບ insulation ທີ່ດີເລີດ. ອັດຕາການຕັດກະແສໄຟຟ້າຂອງວົງຈອນສັ້ນທີ່ຖືກຈັດອັນດັບແມ່ນ 25kA, ລະດັບປະຈຸບັນທີ່ມີການຈັດອັນດັບຈາກ 630A ຫາ 2000A, ແລະຊີວິດຂອງກົນຈັກແມ່ນຫຼາຍກວ່າ 10,000 ການດໍາເນີນງານ, ຕອບສະຫນອງມາດຕະຖານ IEC 62271-100, ເຫມາະສົມສໍາລັບ switchgear ໃນລົ່ມໃນສະຖານະການອຸດສາຫະກໍາແລະການແຜ່ກະຈາຍພະລັງງານ.

ຫຼັກການການດໍາເນີນງານຂອງຕົວຂັດຂວາງກະຕຸກສູນຍາກາດ 11kv 25ka vcb ແມ່ນອີງໃສ່ການດັບສູນຍາກາດ: ເມື່ອປິດ, ການຕິດຕໍ່ເຄື່ອນຍ້າຍແມ່ນຂັບເຄື່ອນໂດຍກົນໄກປະຕິບັດງານເພື່ອຕິດຕໍ່ກັບການພົວພັນແບບຄົງທີ່, ປະກອບເປັນເສັ້ນທາງໃນປະຈຸບັນ. ໃນເວລາທີ່ເປີດ, ຕິດຕໍ່ພົວພັນແຍກຕ່າງຫາກເພື່ອສ້າງ arc, ເຊິ່ງໄດ້ cooled ຢ່າງໄວວາແລະ extinguished ເນື່ອງຈາກຄວາມຫນາແຫນ້ນຂອງອະນຸພາກຕ່ໍາໃນສູນຍາກາດ, ມີການຟື້ນຟູຄວາມເຂັ້ມແຂງ dielectric ທັນທີ. ໃນລະຫວ່າງການປະຕິບັດງານ, ລະບົບປ້ອງກັນການດູດຊຶມພະລັງງານ arc ເພື່ອປ້ອງກັນການຕົກຄ້າງຂອງ vapor ໂລຫະ, ໃນຂະນະທີ່ທໍ່ສະແຕນເລດຮັບປະກັນຄວາມແຫນ້ນແຫນ້ນຂອງອາກາດໃນລະຫວ່າງການເຄື່ອນໄຫວຕິດຕໍ່, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້ຂອງລະບົບພະລັງງານ.

ພາລາມິເຕີດ້ານວິຊາການ	ຂໍ້ມູນຈໍາເພາະ
ແຮງດັນທີ່ຈັດອັນດັບ(Un)	11kV
ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ(I₅n)	25KA(4ວິ)
ອັນດັບປັດຈຸບັນ(ໃນ)	630A/1250A/1600A/2000A
ການຈັດອັນດັບການສ້າງກະແສໄຟຟ້າສັ້ນ (Imak)	63KA(ສູງສຸດ)
ຄວາມກົດດັນສູນຍາກາດພາຍໃນ	≤5×10-4 Pa
ວັດສະດຸຕິດຕໍ່	ໂລຫະປະສົມ CuCr (CuCr50)
ຊີວິດກົນຈັກ	≥10,000 ການດໍາເນີນງານ
ລະດັບ insulation	AC 48kV/1min;ສາຍຟ້າຜ່າ 85KV
ຕິດຕໍ່ Gap	9 ± 1 ມມ

ຂໍ້ດີ:

ຄວາມອາດສາມາດແຕກຫັກທີ່ເຂັ້ມແຂງ: ຂັດຂວາງກະແສໄຟຟ້າສັ້ນ 25kA, ຕອບສະຫນອງມາດຕະຖານ IEC 62271-100.

ໄວ & ສະຖຽນລະພາບ: Arc extinguished ໃນ milliseconds; ບໍ່ມີ re-ignition; ຄວາມໄວການຟື້ນຕົວ dielectric ແມ່ນບໍ່ກົງກັນ.

ຊີວິດຍາວ & ການບໍາລຸງຮັກສາຕ່ໍາ: ການຕິດຕໍ່ CuCr ມີການສວມໃສ່ຕ່ໍາ; ຊີວິດກົນຈັກ≥10,000 ການດໍາເນີນງານ; ເກືອບບໍ່ມີການບຳລຸງຮັກສາ.

ປອດໄພ ແລະເປັນມິດກັບສິ່ງແວດລ້ອມ: ບໍ່ມີນ້ຳມັນ/ແກັສ; ບໍ່ມີຄວາມສ່ຽງຕໍ່ການລະເບີດ / ໄຟ; arc ບໍ່ exposed; ສຽງລົບກວນຕໍ່າ ແລະບໍ່ມີມົນລະພິດ.

ກະທັດຮັດ & ເຊື່ອຖືໄດ້: ຂະຫນາດຂະຫນາດນ້ອຍ, ນ້ໍາຫນັກເບົາ, ປັບຕົວສູງກັບ switchgear indoor; ການປະຕິບັດທີ່ຫມັ້ນຄົງພາຍໃຕ້ເງື່ອນໄຂທີ່ຫຍຸ້ງຍາກ.

FAQ

Q: ວິທີການຕິດຕັ້ງແລະຮັກສາ 11kv 25ka vcb ເຄື່ອງຂັດຂວາງຂວດສູນຍາກາດ?

A: ກ່ອນອື່ນ ໝົດ, ຕິດຕັ້ງແນວຕັ້ງໃນ VCB ແລະຮັບປະກັນຄວາມເຂັ້ມຂົ້ນຂອງກົນໄກປະຕິບັດງານ.

ອັນທີສອງ, ຫຼີກເວັ້ນການຊ໊ອກກົນຈັກແລະຮັກສາຄວາມສະອາດ / ແຫ້ງໃນລະຫວ່າງການຕິດຕັ້ງ.

ສຸດທ້າຍ, ບໍ່ມີການບໍາລຸງຮັກສາພາຍໃນທີ່ຕ້ອງການ; ປ່ຽນແທນເມື່ອສວມໃສ່ເກີນຂີດຈຳກັດ (≤3ມມ).

ເປັນປົກກະຕິກວດກາ insulation ແລະຄວາມແຫນ້ນຫນາ; ປະຕິບັດຕາມຮອບວຽນການທົດສອບຂອງຜູ້ຜະລິດ.

Q: ມັນເຫມາະສົມກັບລະບົບໄຟຟ້າ 12kV ບໍ?

A: ແມ່ນແລ້ວ, ມັນເຂົ້າກັນໄດ້ຢ່າງເຕັມສ່ວນ. ແຮງດັນໄຟຟ້າທີ່ຖືກຈັດອັນດັບແມ່ນ 11kV, ເຊິ່ງຖືກອອກແບບມາເພື່ອໃຫ້ກົງກັບລະບົບການແຈກຢາຍພະລັງງານ 12kV, ຕອບສະຫນອງຄວາມຕ້ອງການຕົວຈິງຂອງສະຖານະການແຮງດັນກາງຫຼາຍທີ່ສຸດ.

ຖາມ: ອຸປະກອນການຕິດຕໍ່ໃດຖືກນໍາໃຊ້, ແລະຂໍ້ດີຂອງມັນແມ່ນຫຍັງ?

A: ມັນຮັບຮອງເອົາການຕິດຕໍ່ໂລຫະປະສົມ CuCr50, ເຊິ່ງມີຄວາມໄດ້ປຽບຂອງການສວມໃສ່ຕ່ໍາ, ຄວາມຕ້ານທານຂອງ Arc ທີ່ເຂັ້ມແຂງແລະຊີວິດການບໍລິການທີ່ຍາວນານ, ຮັບປະກັນການປະຕິບັດການແຕກຫັກທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າພາຍໃຕ້ 25kA ວົງຈອນສັ້ນ.
