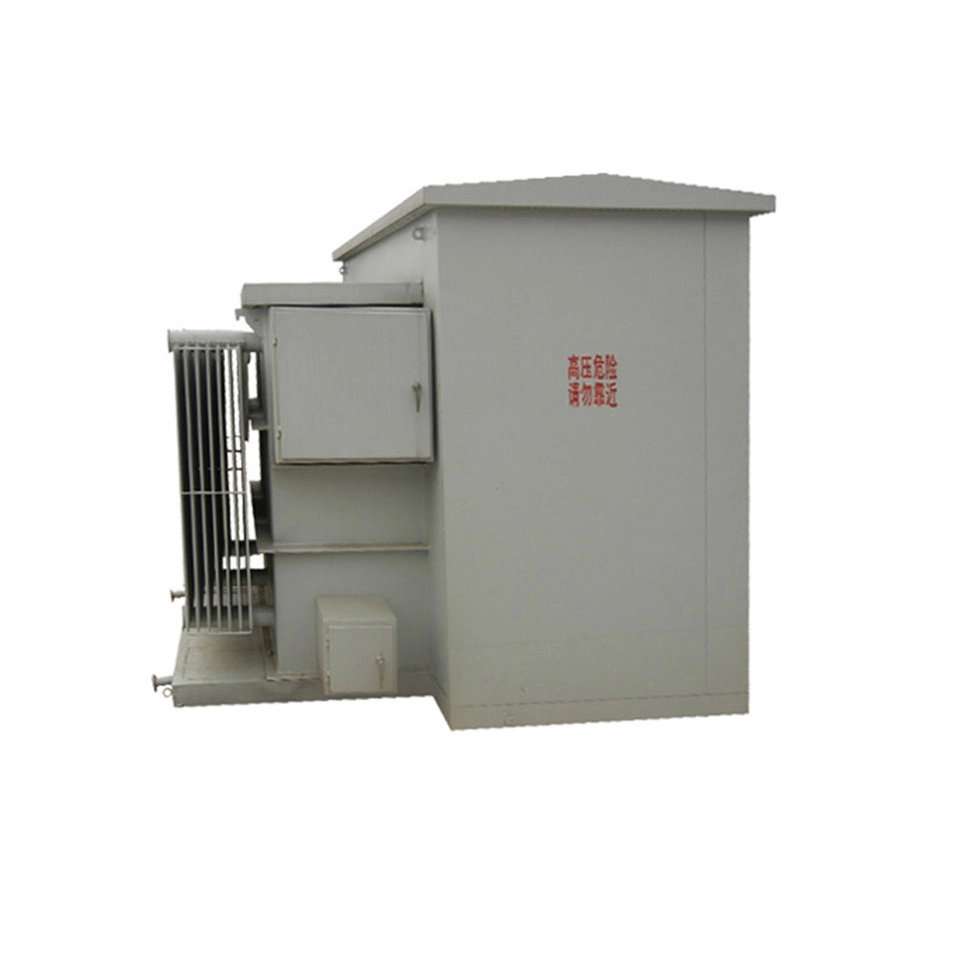

2.5mva Mineral Oil Pad Mounted Power Transformer

Wenzhou XiFa Electric Power Equipment Co., Ltd ເປັນພື້ນຖານການຜະລິດແບບມືອາຊີບສໍາລັບຫມໍ້ແປງໄຟຟ້າ, ຊ່ຽວຊານໃນຫມໍ້ແປງນ້ໍາ S11 / S13, ຫມໍ້ແປງປະເພດແຫ້ງ SCB, ແລະຫມໍ້ແປງພິເສດທີ່ບໍ່ແມ່ນມາດຕະຖານ. ດ້ວຍຝີມືທີ່ສວຍງາມແລະການຄວບຄຸມຄຸນນະພາບທີ່ເຂັ້ມງວດ, ຫມໍ້ແປງນ້ໍາມັນແຮ່ 2.5mva ທີ່ຕິດຢູ່ກັບຫມໍ້ແປງໄຟຟ້າມີພະລັງງານທີ່ມີປະສິດທິພາບ, ມີຄວາມສາມາດຮັບການໂຫຼດທີ່ເຂັ້ມແຂງ, ເຫມາະສົມກັບສະຖານະການການນໍາໃຊ້ພະລັງງານຕ່າງໆ. ພວກເຮົາສະຫນັບສະຫນູນການປຸງແຕ່ງທີ່ກໍາຫນົດເອງ, ແລະຜະລິດຕະພັນໄດ້ຖືກຂາຍໄປຫຼາຍປະເທດທົ່ວໂລກ, ແລະສາມາດສະຫນອງອຸປະກອນການສະຫນອງພະລັງງານທີ່ມີຄຸນນະພາບສູງແລະການບໍລິການທີ່ມາພ້ອມກັບລູກຄ້າທັງໃນແລະຕ່າງປະເທດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ນ້ໍາມັນແຮ່ທາດເຮັດຫນ້າທີ່ເປັນຕົວກາງຂອງ insulation ແລະຄວາມເຢັນ, ແລະເປັນທາງເລືອກຂອງນ້ໍາ insulation ແບບດັ້ງເດີມແລະຜູ້ໃຫຍ່ທີ່ສຸດໃນອຸດສາຫະກໍາຫມໍ້ແປງໄຟຟ້າ. ສະນັ້ນ ໝໍ້ແປງນ້ຳມັນ 2.5mva ທີ່ຕິດຢູ່ກັບໝໍ້ແປງໄຟຟ້າ ມີປະສິດທິພາບການສນວນໄຟຟ້າທີ່ດີເລີດ, ການລະບາຍຄວາມຮ້ອນທີ່ດີ, ແລະຂໍ້ໄດ້ປຽບດ້ານປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ. ເມື່ອປຽບທຽບກັບນ້ໍາ insulation ທາງເລືອກເຊັ່ນ esters ທໍາມະຊາດ, ເຖິງແມ່ນວ່ານ້ໍາແຮ່ທາດມີຈຸດ ignition ຕ່ໍາ, ມັນມີ fluidity ອຸນຫະພູມຕ່ໍາທີ່ດີກວ່າແລະຄວາມຫນ້າເຊື່ອຖືສູງໃນພື້ນທີ່ເຢັນໃນລະຫວ່າງການປະຕິບັດງານ.

ປັ໊ກໃນຫມໍ້ແປງສະຫນັບສະຫນູນສອງປະເພດຂອງສາຍຂາເຂົ້າ: ທໍາອິດແມ່ນປະເພດ feeder ເຄືອຂ່າຍວົງ, ເຊິ່ງມີສອງຊຸດຂອງພຸ່ມໄມ້ຕົ້ນຕໍ (ຈໍານວນທັງຫມົດ 6, ສໍາລັບທັງສອງສາຍຂາເຂົ້າແລະຂາອອກ) ແລະສະຫຼັບການໂຫຼດສີ່ຕໍາແຫນ່ງພາຍໃນ. ມັນສາມາດເຊື່ອມຕໍ່ການຫັນປ່ຽນເປັນຊຸດກັບວົງຈອນເຄືອຂ່າຍວົງ, ເຮັດໃຫ້ການແຍກຄວາມຜິດພາດແລະການບໍາລຸງຮັກສາບໍ່ຢຸດເຊົາ. ໝໍ້ແປງນ້ຳມັນ 2.5mva ທີ່ຕິດຢູ່ຕາມປົກກະຕິແມ່ນແນະນຳສຳລັບການຕັ້ງຄ່ານີ້. ປະເພດເຄື່ອງປ້ອນ radial ແມ່ນມີພຽງພຸ່ມໄມ້ຕົ້ນຕໍອັນດຽວ ແລະສະໜອງການສະໜອງພະລັງງານສາຍດຽວ, ດ້ວຍຄ່າໃຊ້ຈ່າຍຕ່ຳກວ່າ ແຕ່ຄວາມໜ້າເຊື່ອຖືຫຼຸດລົງຕາມຄວາມເໝາະສົມ.

impedance ວົງຈອນສັ້ນແມ່ນຕົວກໍານົດການທີ່ສໍາຄັນຂອງຫມໍ້ແປງໄຟຟ້າ, ໂດຍກົງຜົນກະທົບຕໍ່ລະດັບຂອງລະບົບກະແສໄຟຟ້າວົງຈອນສັ້ນແລະອັດຕາລະບຽບການແຮງດັນ. ຄ່າ impedance ປົກກະຕິຂອງ pad mounted power transformer ແມ່ນ 5.0% ຫາ 7.5%, ແລະປົກກະຕິແລ້ວຄ່າເປົ້າຫມາຍການອອກແບບແມ່ນຕັ້ງໄວ້ທີ່ 5.75%. impedance 5.75% ຫມາຍຄວາມວ່າເມື່ອມີວົງຈອນສັ້ນສາມເຟດເກີດຂຶ້ນຢູ່ຂ້າງສອງ, ກະແສໄຟຟ້າວົງຈອນສັ້ນແມ່ນປະມານ 1/0.0575 ຂອງປະຈຸບັນທີ່ຖືກຈັດອັນດັບ, ເຊິ່ງແມ່ນປະມານ 17.4 ເທົ່າຂອງກະແສໄຟຟ້າທີ່ຖືກຈັດອັນດັບ. ເອົາດ້ານແຮງດັນຕ່ໍາ 400V ເປັນຕົວຢ່າງ, ປະຈຸບັນທີ່ມີການຈັດອັນດັບແມ່ນປະມານ 3608A, ແລະກະແສໄຟຟ້າສັ້ນແມ່ນປະມານ 62.8kA, ເຊິ່ງຢູ່ໃນຂອບເຂດທີ່ switchgear ແຮງດັນກາງສາມາດທົນໄດ້.

ໃນລະຫວ່າງການໂຫຼດເຕັມ, ການຫຼຸດລົງຂອງແຮງດັນແມ່ນປະມານ 5,75%, ເຊິ່ງເປັນການຍອມຮັບສໍາລັບການໂຫຼດອຸດສາຫະກໍາທົ່ວໄປ. ອີງຕາມມາດຕະຖານ IEC 60076, ໝໍ້ແປງນ້ຳມັນທີ່ມີຂະໜາດ 2.5mva ມີຄວາມສາມາດວົງຈອນສັ້ນເພື່ອທົນຜົນກະທົບດ້ານຄວາມຮ້ອນ ແລະຜົນກະທົບຄວາມໝັ້ນຄົງແບບເຄື່ອນໄຫວ.

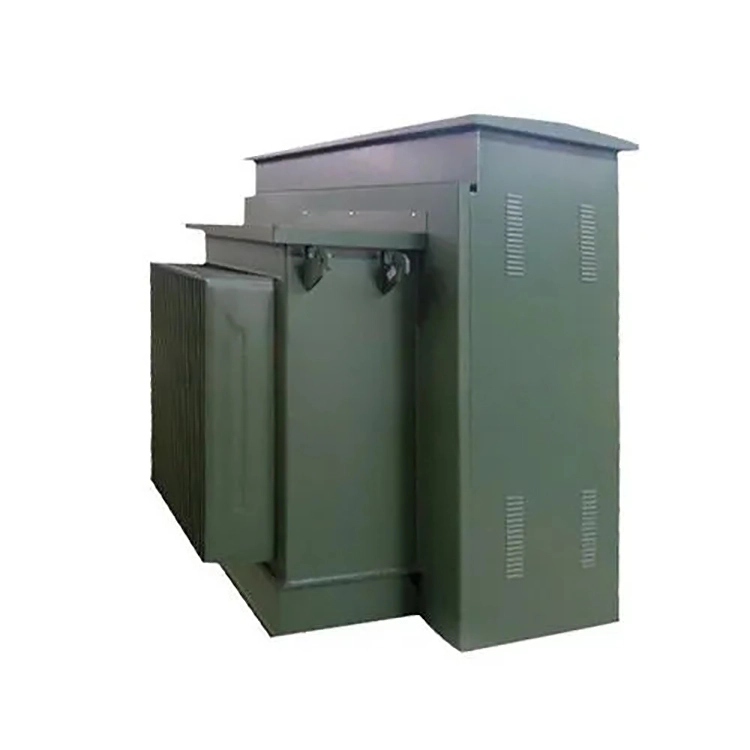

2 5mva Mineral Oil Pad Mounted Power Transformer

ຕົວກໍານົດການດ້ານວິຊາການ:

ຊື່ຜະລິດຕະພັນ	ແຜ່ນນ້ຳມັນແຮ່ 2.5mva ຕິດຕັ້ງໝໍ້ແປງພະລັງງານ
ຄວາມຖີ່	50 Hz / 60 Hz
ແຮງດັນຂັ້ນຕົ້ນ	ແຮງດັນໄຟຟ້າທົ່ວໄປ: 12.47 kV, 13.8 kV, 24.94 kV, 34.5 kV
ແຮງດັນຂັ້ນສອງ	208Y/120V, 480Y/277V, 400Y/231V, 600Y/347V
ການຂັດຂວາງທາງລັດວົງຈອນ	5.75%
ວິທີການເຮັດຄວາມເຢັນ	ONAN (ການຕັ້ງຄ່າມາດຕະຖານ) / ONAF (ການຍົກລະດັບທາງເລືອກ)
ບໍ່ມີການສູນເສຍການໂຫຼດ	≤ 2700 W
ການສູນເສຍການໂຫຼດ	≤ 15500 W ຫາ 26500 W

ຖາມ: ສໍາລັບຫມໍ້ແປງນ້ໍາມັນແຮ່ 2.5mva, ເປັນຫຍັງມັນຍັງຈໍາເປັນຕ້ອງເອົາໃຈໃສ່ກັບການສູນເສຍການໂຫຼດຂອງມັນໃນເວລາທີ່ມັນເຮັດວຽກພາຍໃຕ້ການໂຫຼດແສງສະຫວ່າງຫຼືບໍ່ມີເງື່ອນໄຂການໂຫຼດເປັນເວລາດົນນານ?

A: ເນື່ອງຈາກການສູນເສຍທີ່ບໍ່ມີການໂຫຼດສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍສອງສ່ວນ: ທໍາອິດ, ການສູນເສຍ hysteresis: ການສູນເສຍພະລັງງານທີ່ສ້າງຂຶ້ນເມື່ອແກນທາດເຫຼັກຖືກແມ່ເຫຼັກຊ້ໍາຊ້ອນຢູ່ໃນສະຫນາມແມ່ເຫຼັກສະຫຼັບ. ອັນທີສອງ, ການສູນເສຍກະແສໄຟຟ້າ eddy: ການສູນເສຍຄວາມຮ້ອນທີ່ເກີດຈາກກະແສໄຫຼວຽນ induced ໃນແກນທາດເຫຼັກໂດຍສະຫນາມແມ່ເຫຼັກສະຫຼັບ.

ເຖິງແມ່ນວ່າຂ້າງສອງຂອງຫມໍ້ແປງໄຟຟ້າຈະເປີດປິດຢ່າງສົມບູນຫຼືຢູ່ໃນສະພາບທີ່ບໍ່ມີການໂຫຼດ, ດ້ານຕົ້ນຕໍຂອງມັນຍັງໃຊ້ຈໍານວນຄົງທີ່ທີ່ບໍ່ມີການສູນເສຍການໂຫຼດ. ແລະການບໍ່ສູນເສຍການໂຫຼດໄດ້ນໍາໄປສູ່ການເກັບຄ່າໄຟຟ້າຕາມປະລິມານ ແລະຢ່າງຕໍ່ເນື່ອງ. ສໍາລັບສະຖານະການທີ່ມີເວລາແລ່ນຫຼາຍກວ່າ 3000 ຊົ່ວໂມງ, ໃນເວລາເລືອກຮູບແບບ, ຄວນໃຫ້ຄວາມສໍາຄັນກັບຜູ້ທີ່ບໍ່ມີການສູນເສຍການໂຫຼດຕ່ໍາ (ເຊັ່ນ: ການໃຊ້ແຜ່ນເຫຼັກກ້າຊິລິຄອນທີ່ມີສະເຫນ່ສູງ, ຫຼືແກນໂລຫະປະສົມ amorphous). ເຖິງແມ່ນວ່າຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້ໃນເບື້ອງຕົ້ນຈະເພີ່ມຂຶ້ນ 15 ຫາ 20%, ຄວາມແຕກຕ່າງກັນສາມາດຟື້ນຕົວໄດ້ໂດຍການປະຫຍັດຄ່າໄຟຟ້າພາຍໃນສອງປີ.
