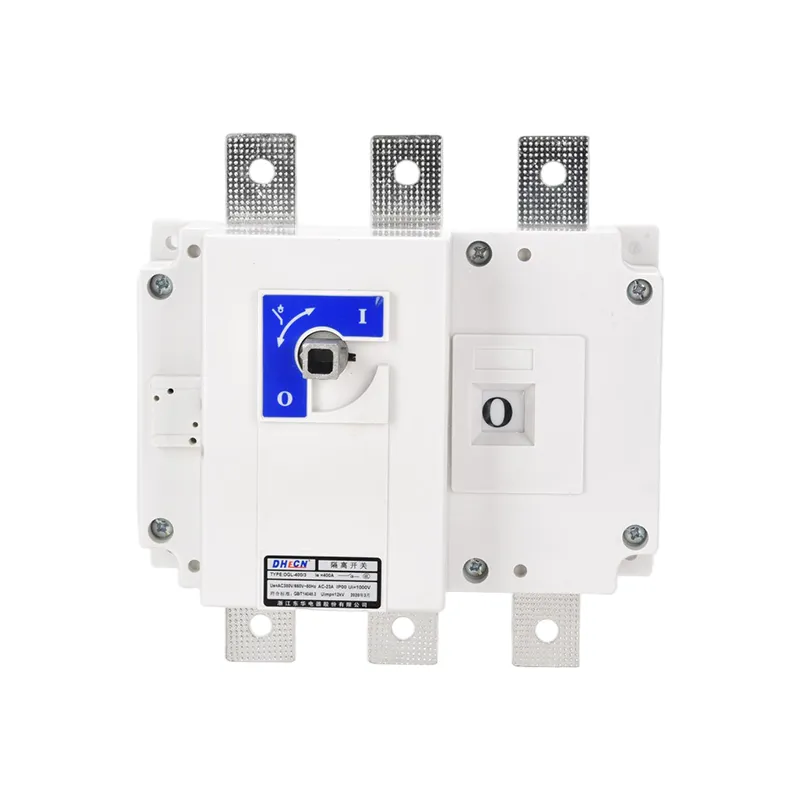

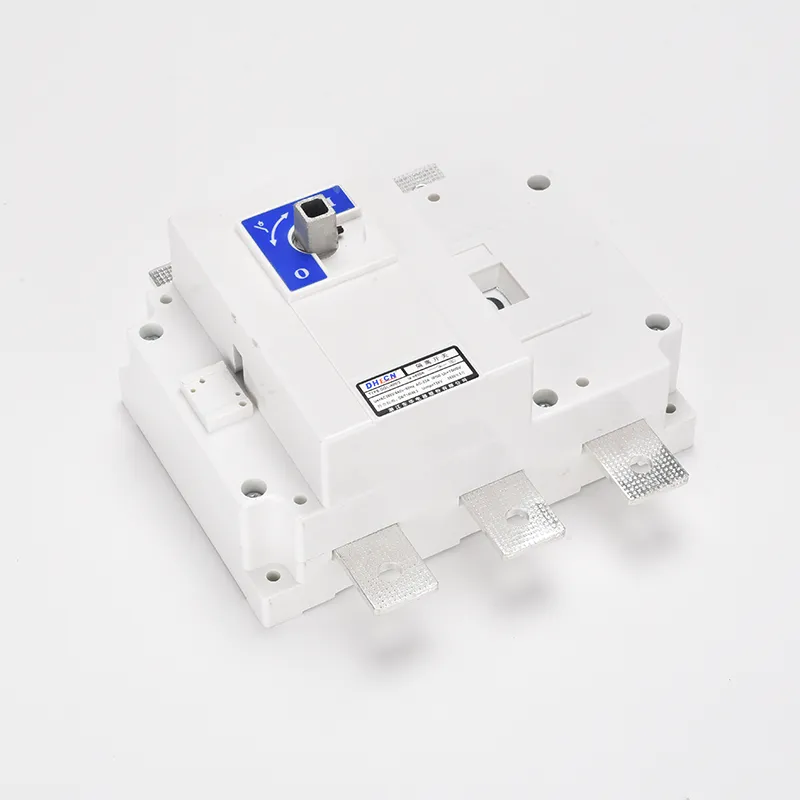

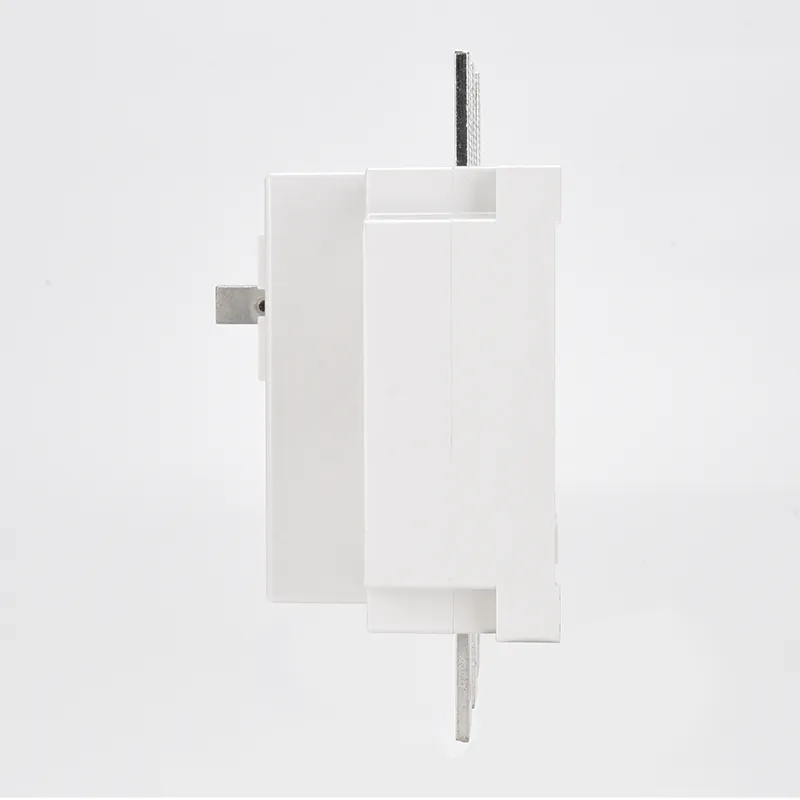

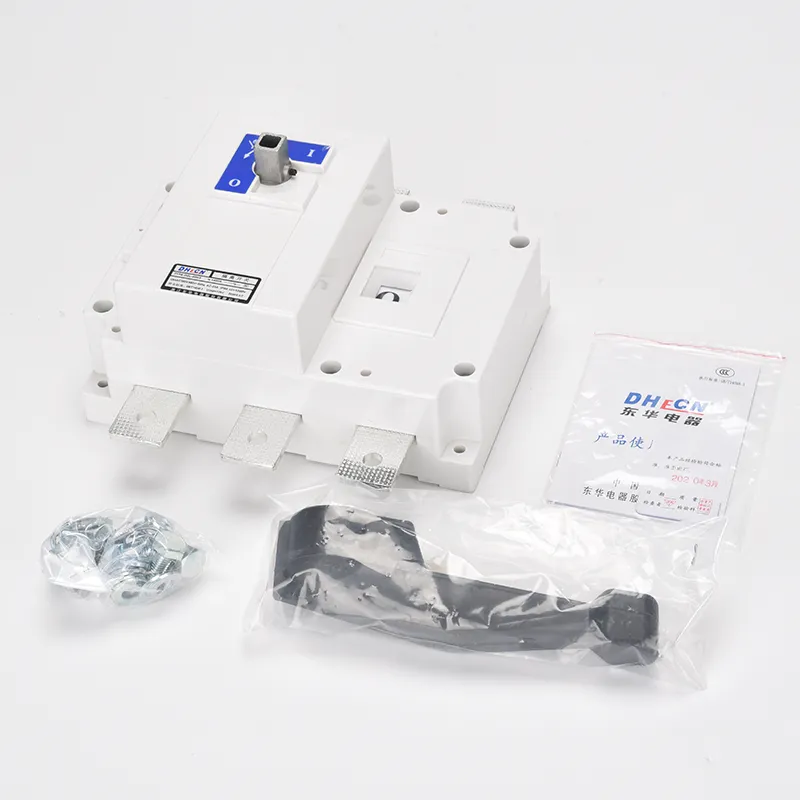

3 Phase 200 Amp Non Fused Disconnect Switch

ໃນຖານະເປັນການຜະລິດເປັນມືອາຊີບ, Wenzhou XiFa Electric Power Equipment Co., Ltd ປະຕິບັດຕາມລະບົບການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດເພື່ອຜະລິດແຕ່ລະໄລຍະ 3 ໄລຍະ 200 amp ບໍ່ fused disconnect switch. ໃນກອງປະຊຸມຂອງ 3 ໄລຍະ 200 amp ສະຫຼັບຕັດການເຊື່ອມຕໍ່ທີ່ບໍ່ແມ່ນ fused, ຜູ້ຈັດການຈະກວດກາແຕ່ລະຂະບວນການຜະລິດດໍາເນີນການກ້ຽງເພື່ອໃຫ້ແນ່ໃຈວ່າການຈັດສົ່ງໄວແລະບໍ່ຊັກຊ້າ. ເມື່ອສະຫຼັບຕັດການເຊື່ອມຕໍ່ສໍາເລັດ, ມັນຈໍາເປັນຕ້ອງໄດ້ດໍາເນີນການໂຮງງານຜະລິດຊຸດເຊັ່ນ: ການທົດສອບການດໍາເນີນງານກົນຈັກເພື່ອກວດສອບການປະຕິບັດການສະຫຼັບທີ່ລຽບແລະເຊື່ອຖືໄດ້ແລະຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ການທົດສອບແຮງດັນໃນວົງຈອນຕົ້ນຕໍແລະສ່ວນ insulation.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເພື່ອໃຫ້ຮູ້ໄດ້ດີຂຶ້ນວ່າສະວິດເຊື່ອມຕໍ່ 3 ໄລຍະ 200 amp ທີ່ບໍ່ແມ່ນ fused, ພວກເຮົາສາມາດແນະນໍາສະຫຼັບຕັດການເຊື່ອມຕໍ່ທີ່ບໍ່ແມ່ນ fused ຈາກຟັງຊັນໃນລະບົບພະລັງງານ. ມັນສາມາດສະແດງໃຫ້ເຫັນດັ່ງຕໍ່ໄປນີ້:

1.Power Isolation: ໃນລະຫວ່າງການກວດກາຫຼືບໍາລຸງຮັກສາອຸປະກອນໄຟຟ້າ, ເປີດ 3 ໄລຍະ 200 amp ບໍ່ fused disconnect switches ແຍກອຸປະກອນພາຍໃຕ້ການບໍລິການຈາກພາກສ່ວນທີ່ມີຊີວິດ, ສ້າງການພັກຜ່ອນທີ່ເບິ່ງເຫັນແລະຮັບປະກັນຄວາມປອດໄພຂອງບຸກຄະລາກອນ.

2.Switching Operations: ໃນການເຮັດວຽກຂອງລະບົບໄຟຟ້າ, 3 phase 200 amp non fused switches work in coordination with circuit breakers to change the operating configuration of circuits — ສໍາລັບການຍົກຕົວຢ່າງ, ການໂອນ busbars ຫຼືການປ່ຽນແປງເສັ້ນທາງການສະຫນອງ: ການເຮັດໃຫ້ການຄວບຄຸມລະບົບການປ່ຽນແປງ.

3.Making and Breaking Small Currents: 3 phase 200 amp non fused switches disconnect can directly connect or disconnect the small current circuits such as unloaded shortlines , ການຫັນເປັນແຮງດັນ, ແລະ surge arresters, ໂດຍບໍ່ມີການຈໍາເປັນຕ້ອງໄດ້ດໍາເນີນການ breaker ວົງຈອນ, ດັ່ງນັ້ນ simplifying ການດໍາເນີນງານປົກກະຕິ.

4. ການປະສານງານກັບອຸປະກອນປ້ອງກັນ: ເມື່ອມີຄວາມຜິດເກີດຂຶ້ນ, 3 ໄລຍະ 200 amp ບໍ່ fused disconnect switch isolates ພາກສ່ວນ faulted ຫຼັງຈາກ breaker ວົງຈອນໄດ້ tripped, ປ້ອງກັນການຂະຫຍາຍຕົວຄວາມຜິດແລະສະຫນັບສະຫນູນການເຮັດວຽກຂອງລະບົບທີ່ຫມັ້ນຄົງ.

3 Phase 200 Amp Non Fused Disconnect Switch

ຕົວກໍານົດການຜະລິດຕະພັນ:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ຄວາມແຮງຂອງ Dielectric (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
ປະຈຸບັນເຮັດວຽກ le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
ພະລັງງານມໍເຕີ (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	ວັນທີ 30/12	ວັນທີ 30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
ຄວາມສາມາດໃນການສ້າງແລະທໍາລາຍ
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(ຄ່າສູງສຸດ KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
ຊີວິດກົນຈັກ (ເວລາ)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
ຊີວິດໄຟຟ້າ (ເວລາ)
Ue=660V Rated Current le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
ນ້ຳໜັກ (kg)
3 ເສົາ	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 ເສົາ	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
ແຮງບິດປະຕິບັດງານ (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

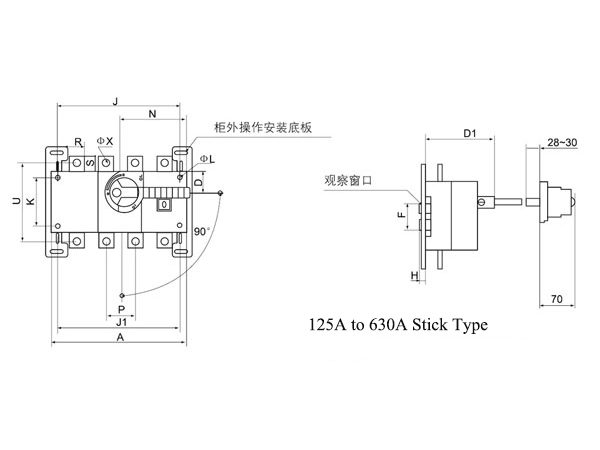

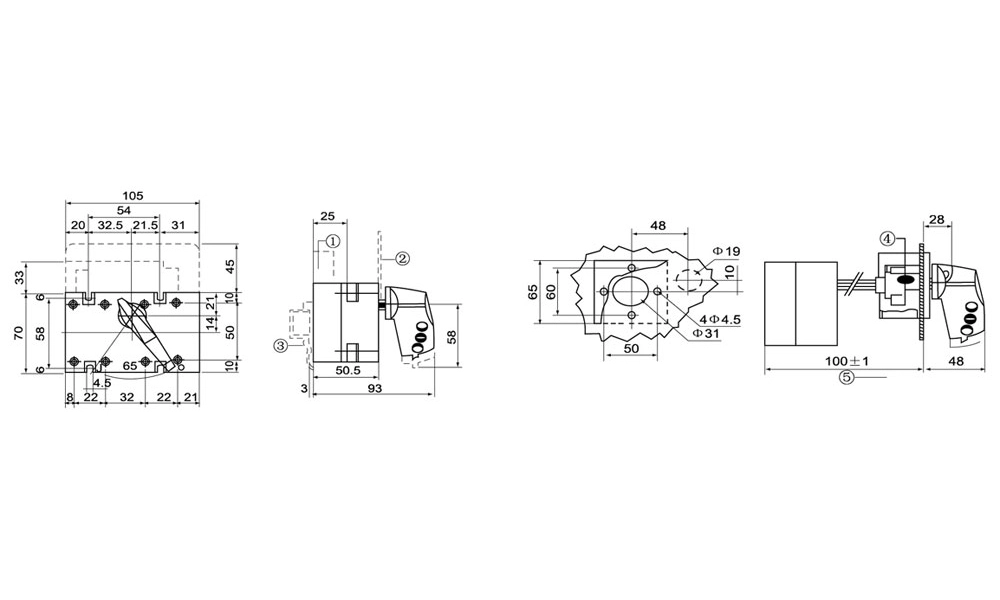

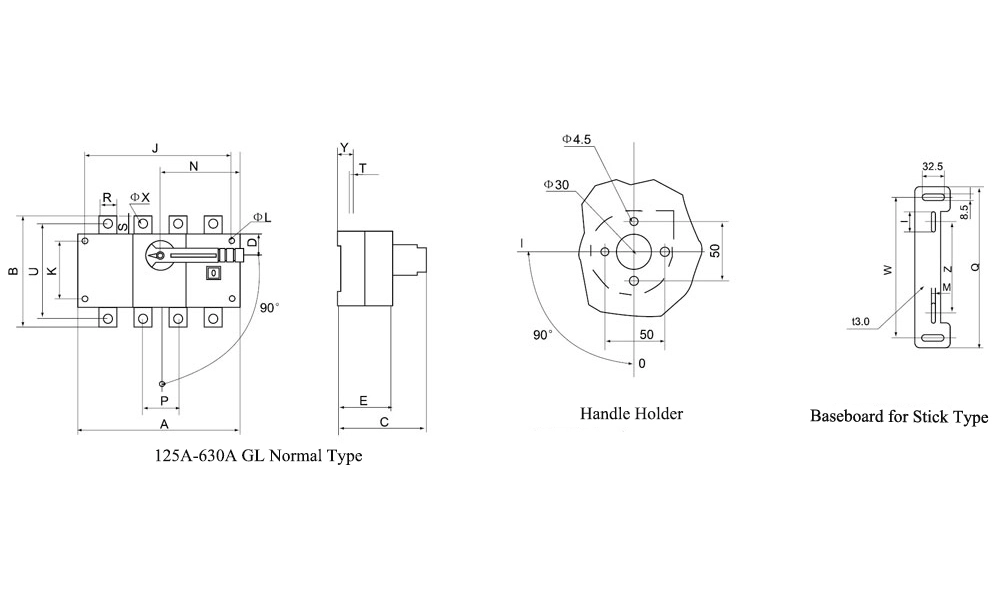

ປະເພດ	ຂະຫນາດກອບແລະຂະຫນາດການຕິດຕັ້ງ
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

ປະເພດ	ຂະໜາດ
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

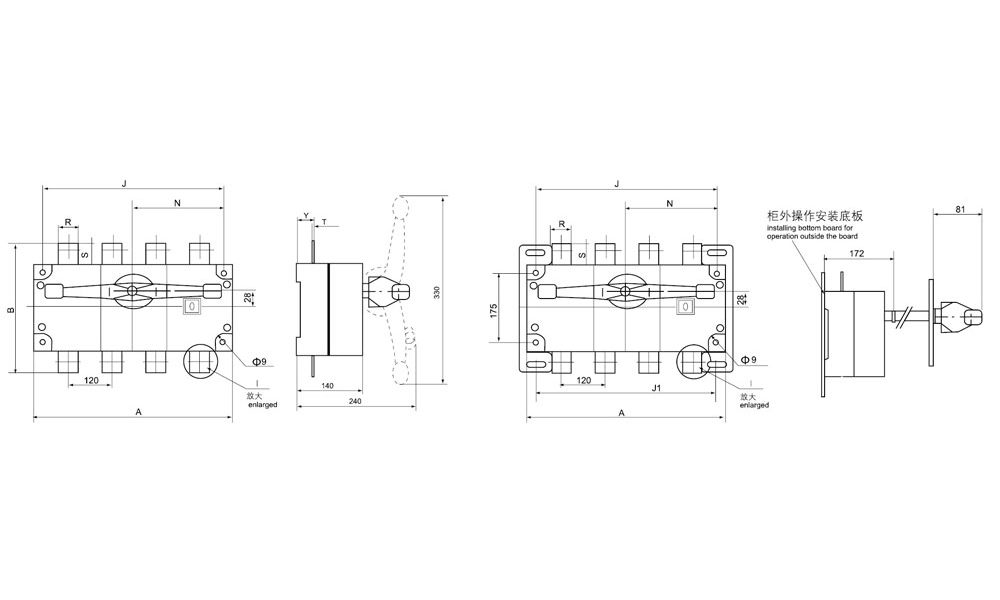

ປະເພດ	ຂະຫນາດກອບແລະຂະຫນາດການຕິດຕັ້ງ
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

FAQ ຜະລິດຕະພັນ:

Q: ຫນ້າທີ່ຕົ້ນຕໍຂອງສະຫຼັບຕັດການເຊື່ອມຕໍ່ 3 ໄລຍະ 200A ແມ່ນຫຍັງ?

A: ເປັນ 3 ໄລຍະ 200A ສະຫຼັບຕັດການເຊື່ອມຕໍ່ທີ່ບໍ່ແມ່ນ fused ສະຫນອງວິທີການແຍກພະລັງງານດ້ວຍຕົນເອງຈາກອຸປະກອນຫຼືວົງຈອນສໍາລັບການບໍາລຸງຮັກສາແລະຄວາມປອດໄພ. ບໍ່ເຫມືອນກັບສະວິດທີ່ປະສົມປະສານ, ມັນບໍ່ໄດ້ລວມເອົາການປ້ອງກັນກະແສໄຟຟ້າເກີນ - ມັນພຽງແຕ່ເປີດແລະປິດວົງຈອນ.

Q: ໃນປະເພດຂອງຄໍາຮ້ອງສະຫມັກແມ່ນ 3 ໄລຍະ 200A ສະຫຼັບຕັດການເຊື່ອມຕໍ່ທີ່ບໍ່ແມ່ນ fused ຖືກນໍາໃຊ້ໂດຍທົ່ວໄປ?

A: ການຕັດການເຊື່ອມຕໍ່ທີ່ບໍ່ແມ່ນ fused ແມ່ນຖືກຕິດຕັ້ງໂດຍທົ່ວໄປເມື່ອມີການປ້ອງກັນ overcurrent ແລ້ວໂດຍ breaker upstream ຫຼື fuse. ພວກມັນມັກຈະຖືກໃຊ້ເປັນອຸປະກອນໂດດດ່ຽວໃນທ້ອງຖິ່ນສໍາລັບຫົວຫນ່ວຍ HVAC, ມໍເຕີ, ເຄື່ອງມືເຄື່ອງຈັກ, ຫຼືແຜງແຈກຢາຍ.

ຖາມ: ເປັນຫຍັງເລືອກ 200 amp rating?

A: A 200A rating ແມ່ນເຫມາະສົມສໍາລັບລະບົບທີ່ປະຈຸບັນການໂຫຼດຢ່າງຕໍ່ເນື່ອງສູງສຸດບໍ່ເກີນ 200 amps. ການຈັດອັນດັບນີ້ມັກຈະຖືກນໍາໃຊ້ໃນຂະຫນາດກາງຂອງສະຖານທີ່ການຄ້າແລະອຸດສາຫະກໍາເບົາທີ່ວົງຈອນສາຂາຫຼືການໂຫຼດສ່ວນບຸກຄົນຮຽກຮ້ອງໃຫ້ມີການໂດດດ່ຽວທີ່ປອດໄພ.

Q: ລະດັບແຮງດັນໃດທີ່ມີຢູ່ສໍາລັບສະວິດ 3 ໄລຍະ 200A ທີ່ບໍ່ແມ່ນ fused disconnect?

A: ສ່ວນໃຫຍ່ 3 ໄລຍະ 200A ທີ່ບໍ່ແມ່ນ fused disconnects ໄດ້ຖືກຈັດອັນດັບສູງເຖິງ 600 volts AC, ມີ 240V ແລະ 480V ເປັນທົ່ວໄປທີ່ສຸດ. ກວດສອບສະເຫມີວ່າການຈັດອັນດັບອຸປະກອນກົງກັນຫຼືເກີນແຮງດັນຂອງລະບົບ.
