33kv 2.5 Mva Oil Immersed Amorphous Alloy Core Transformer

ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງຜູ້ຊົມໃຊ້ສໍາລັບຄຸນນະພາບສູງແລະການສູນເສຍໄຟຟ້າຕ່ໍາ, Wenzhou XiFa Electric Power Equipment Co., Ltd ໄດ້ຜະລິດແລະຜະລິດ 33kv 2.5 mva oil immersed amorphous core transformer. ມັນແມ່ນເຮັດດ້ວຍສີຂຽວແລະປະຫຍັດພະລັງງານວັດສະດຸໂລຫະປະສົມ amorphous. ໃນເວລາທີ່ປະຕິບັດງານພາຍໃຕ້ລັດຂອງການໂຫຼດແສງສະຫວ່າງຫຼືບໍ່ມີການໂຫຼດສໍາລັບເວລາດົນນານ, ການປະຫຍັດປະຈໍາປີໃນຄ່າໃຊ້ຈ່າຍໄຟຟ້າແມ່ນຫຼາຍ. ປົກກະຕິແລ້ວ, ຄ່າໃຊ້ຈ່າຍໃນການຊື້ເບື້ອງຕົ້ນທີ່ສູງຂຶ້ນສາມາດຟື້ນຕົວໄດ້ໂດຍຜ່ານການປະຫຍັດໄຟຟ້າພາຍໃນ 3 ຫາ 5 ປີ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຫຼັກຂອງ 33kv 2.5 mva ຫມໍ້ແປງແກນໂລຫະປະສົມ amorphous ແຊ່ນ້ໍາແມ່ນເຮັດໂດຍການ winding loop ປິດຂອງແຖບໂລຫະປະສົມ amorphous ທາດເຫຼັກ. ໂຄງສ້າງປະສົມປະສານໂດຍບໍ່ມີຊ່ອງຫວ່າງອາກາດ laminated ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ hysteresis ແລະການສູນເສຍໃນປະຈຸບັນ eddy. ເມື່ອປຽບທຽບກັບແກນເຫຼັກຊິລິຄອນແບບດັ້ງເດີມ, ການສູນເສຍການໂຫຼດແມ່ນຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ. ຖັນຫຼັກ ແລະ yoke ຖືກຜູກມັດເຂົ້າກັນດ້ວຍກາວແກ້ວ epoxy, ເຮັດໃຫ້ຄວາມແຂງກະດ້າງໂດຍລວມທີ່ເຂັ້ມແຂງແລະປະສິດທິຜົນສະກັດກັ້ນການສັ່ນສະເທືອນແລະສຽງລົບກວນ.

ນໍ້າມັນ 33kv 2.5 mva ຈຸ່ມຕົວປ່ຽງຂອງໝໍ້ແປງຫຼັກ amorphous ໃຊ້ຕົວນໍາທອງແດງທີ່ມີຄວາມບໍລິສຸດສູງ ແລະ ຖືກລວມເຂົ້າກັບຂະບວນການເຄືອບ insulation ຫຼາຍຊັ້ນທີ່ເຫມາະສົມສໍາລັບເງື່ອນໄຂທີ່ມີແຮງດັນສູງ. ສົມທົບກັບໂຄງສ້າງຂອງກ້ຽວວຽນທີ່ປັບປຸງ ແລະ ໝູນວຽນແບບຕໍ່ເນື່ອງ, ມັນແຈກຢາຍສະຫນາມໄຟຟ້າທີ່ໝູນວຽນໄດ້ຢ່າງເທົ່າທຽມກັນ, ເຊິ່ງຊ່ວຍປັບປຸງຄວາມທົນທານຂອງສນວນ ແລະ ຄວາມຕ້ານທານຕໍ່ການຜິດປົກກະຕິ. ດ້ານແຮງດັນສູງຂອງ 33kv 2.5 mva ຫມໍ້ແປງແກນໂລຫະປະສົມ amorphous ແຊ່ນ້ໍາມັນມີອຸປະກອນທີ່ມີ ± 2 × 2.5% ເກຍຄວບຄຸມແຮງດັນທີ່ບໍ່ມີການກະຕຸ້ນ, ເຊິ່ງສາມາດປັບຕົວເຂົ້າກັບຂໍ້ກໍານົດຂອງກົດລະບຽບການເຫນັງຕີງຂອງແຮງດັນຕາຂ່າຍໄຟຟ້າ.

ຮ່າງກາຍຂອງກ່ອງໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນໂດຍການເຊື່ອມໂລຫະຂອງແຜ່ນເຫຼັກ corrugated. ອີງໃສ່ໂຄງສ້າງການແລກປ່ຽນຄວາມຮ້ອນທີ່ສາມາດປັບຕົວໄດ້ຂອງແກະ corrugated, ມັນສາມາດບັນລຸການໄຫຼວຽນຂອງທໍາມະຊາດທີ່ມີປະສິດທິພາບຂອງນ້ໍາມັນ insulating ໂດຍບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນລະບາຍຄວາມຮ້ອນພາຍນອກ, ເຫມາະສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວ. ໝໍ້ແປງແກນໂລຫະປະສົມອາໂມໂຟສ 33kv 2.5 mva ເຕັມໄປດ້ວຍນ້ຳມັນຢາງທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມຕາມມາດຕະຖານ IEC 296, ເຊິ່ງລວມເອົາການນຳຄວາມຮ້ອນ ແລະ ປະສິດທິພາບການສນວນກັນຄວາມຮ້ອນທີ່ດີເລີດ, ແຍກອົງປະກອບທີ່ມີຊີວິດພາຍໃນໄດ້ຢ່າງມີປະສິດທິພາບ ແລະ ຫຼີກລ່ຽງຄວາມສ່ຽງຕໍ່ການລະລາຍຂອງ insulation.

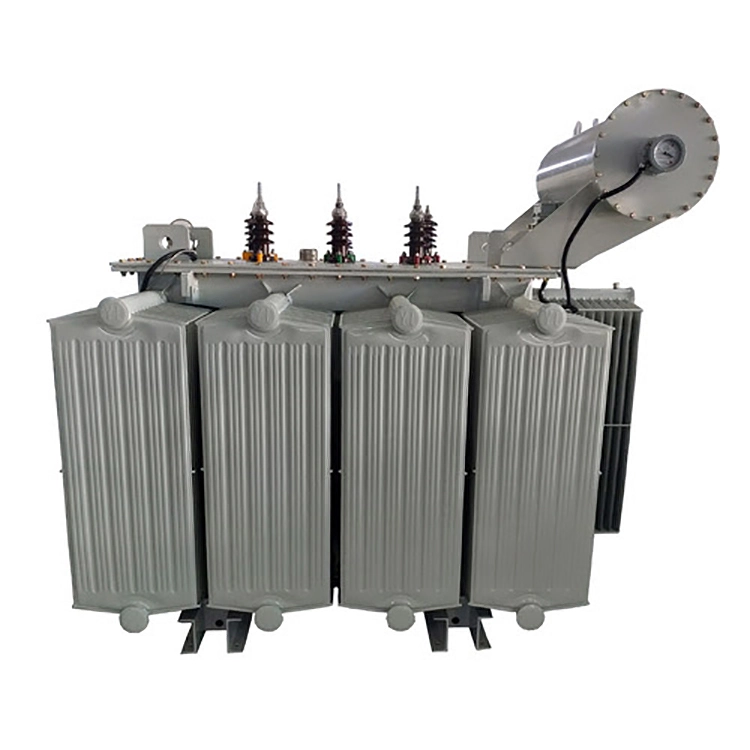

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

ຕົວກໍານົດການດ້ານວິຊາການ:

ຊື່ຜະລິດຕະພັນ	33kv 2.5 mva oil immersed amorphous ຫມໍ້ແປງຫຼັກໂລຫະປະສົມ
ລະດັບຄວາມຖີ່	50 Hz / 60 Hz (ປັບແຕ່ງໄດ້)
ແຮງດັນສູງ (HV)	33 kV
HV Tap Range	±2×2.5% ຫຼື ±5%
ແຮງດັນຕໍ່າ (LV)	0.4 kV (400V); Custom: 415V, 433V, 480V
ກຸ່ມເຊື່ອມຕໍ່	Dyn11 (ມາດຕະຖານ); Yyn0 ທາງເລືອກ
ປະເພດຄວາມເຢັນ	ONAN
ຊັ້ນສນວນ	ຫ້ອງຮຽນ A
ລະດັບ insulation	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080 W
Pk@75℃	≤ 16800 W
Impedance ວົງຈອນສັ້ນ	6.5 % ; ທາງເລືອກ: 6% / 7% / 8%
ບໍ່ມີກະແສການໂຫຼດ	≤ 0.45 %

ຄຸນນະສົມບັດທີ່ສໍາຄັນ:

1. ການປະຢັດພະລັງງານພິເສດ: ການນໍາໃຊ້ແກນໂລຫະປະສົມ amorphous, ບໍ່ມີການສູນເສຍການໂຫຼດແມ່ນຫຼຸດລົງປະມານ 70% ຫາ 80% ເມື່ອປຽບທຽບກັບຫມໍ້ແປງແຜ່ນເຫຼັກກ້າຊິລິໂຄນປະເພດ S9/S11 ແບບດັ້ງເດີມ. ໝໍ້ແປງຫຼັກຂອງໂລຫະປະສົມອາໂມໂຟສ 33kv 2.5 mva ນ້ຳມັນ 33kv ເໝາະສຳລັບການເຮັດວຽກໄລຍະຍາວໃນລະບົບຕາຂ່າຍໄຟຟ້າຊົນນະບົດ ແລະອຸດສາຫະກຳທີ່ການໂຫຼດບໍ່ເຕັມທີ່ສະເໝີໄປ.

2. ບໍ່ມີການບຳລຸງຮັກສາແບບຜະນຶກເຂົ້າກັນເຕັມທີ່: ຖັງນໍ້າມັນໃຊ້ໂຄງສ້າງທີ່ຜະນຶກເຂົ້າກັນຢ່າງເຕັມຮູບແບບເພື່ອປ້ອງກັນບໍ່ໃຫ້ນໍ້າມັນຕິດຕໍ່ກັບອາກາດ, ຫຼີກລ່ຽງນໍ້າມັນທີ່ຕິດກັນຈາກການປຽກຊຸ່ມ ແລະ ແກ່. 33kv 2.5 mva oil immersed amorphous core transformer ສາມາດບັນລຸການບໍາລຸງຮັກສາ 50 ປີໂດຍບໍ່ເສຍຄ່າແລະເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງ.

3. ຄວາມໜ້າເຊື່ອຖືໄດ້ສູງ: ສາຍລົມແຮງດັນຕໍ່າຖືກບາດແຜດ້ວຍແຜ່ນທອງແດງ, ໃນຂະນະທີ່ສາຍລົມແຮງດັນສູງຖືກບາດແຜດ້ວຍສາຍທອງແດງ. ດ້ວຍຄວາມຕ້ານທານຕໍ່ວົງຈອນສັ້ນທີ່ເຂັ້ມແຂງແລະທົນທານຕໍ່ການໂຈມຕີຂອງຟ້າຜ່າ, ໂຄງສ້າງແມ່ນຫນາແຫນ້ນ,
