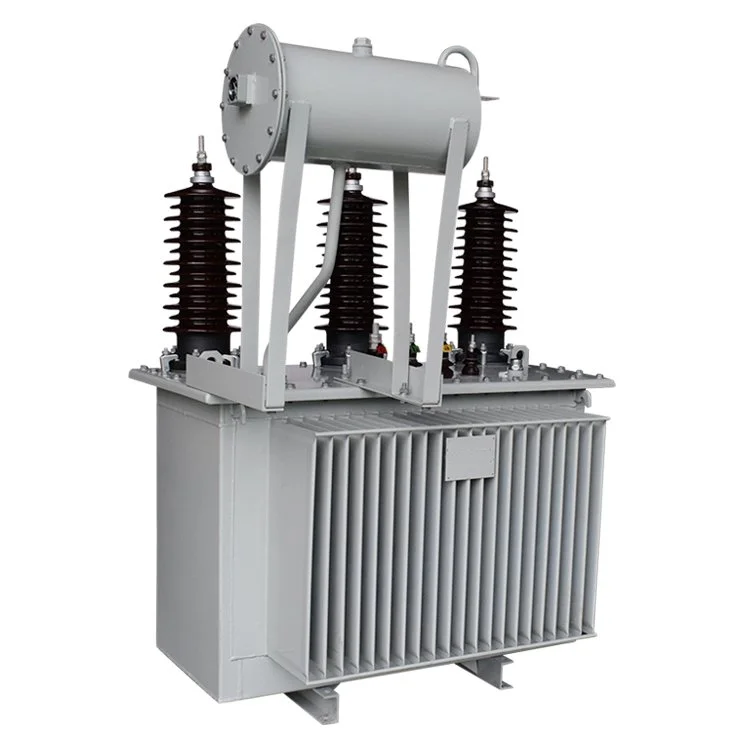

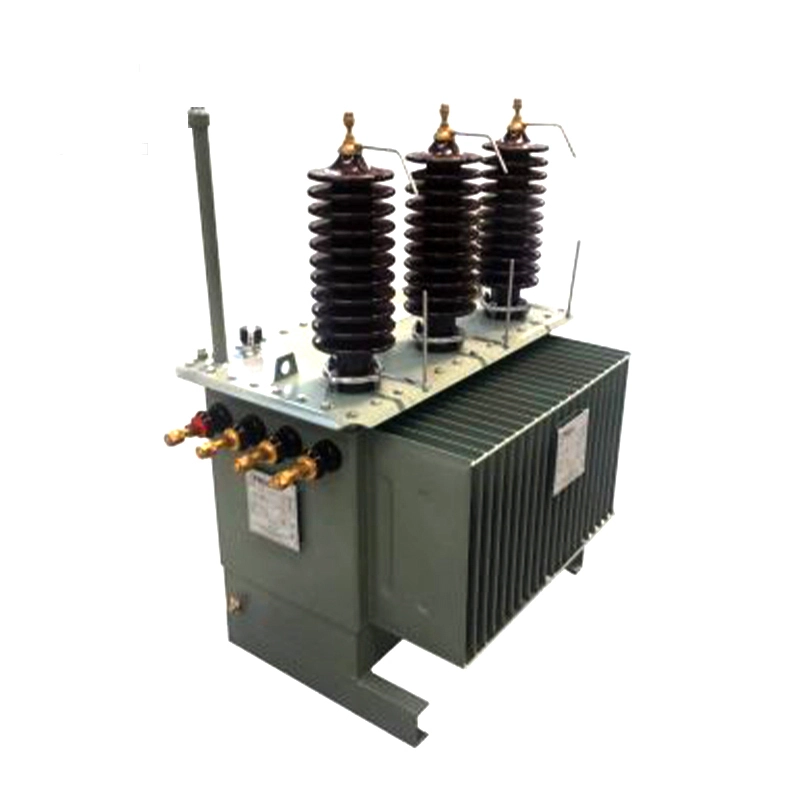

ໝໍ້ແປງໄຟຟ້າ 33kv 50kva ນ້ຳມັນສອງລົມ

ການກວດກາ ແລະ ການທົດສອບກ່ອນການສົ່ງມອບເຄື່ອງ 33kv 50kva ນ້ຳມັນ immersed Transformers

1. ການກວດກາສາຍຕາຂອງຮູບລັກສະນະແລະໂຄງສ້າງ

ຈະຕ້ອງດໍາເນີນການກວດກາສາຍຕາແບບຄົບວົງຈອນເພື່ອຮັບປະກັນວ່າໝໍ້ແປງໄຟ 33kv 50kva ສອງທໍ່ລະບາຍນ້ຳມັນບໍ່ມີຄວາມເສຍຫາຍ, ຄວາມຜິດປົກກະຕິ, ຫຼືນ້ຳມັນຮົ່ວ. ອົງປະກອບພາຍນອກທັງຫມົດ, ລວມທັງຖັງ, radiators, ພຸ່ມໄມ້, ແລະອຸປະກອນບັນເທົາຄວາມກົດດັນ, ຕ້ອງໄດ້ຮັບການກວດກາເພື່ອຢືນຢັນວ່າພວກເຂົາຢູ່ໃນສະພາບດີແລະຕິດຕັ້ງຢ່າງຖືກຕ້ອງ. ການເຊື່ອມຕໍ່ກົນຈັກທັງຫມົດຕ້ອງໄດ້ຮັບການກວດສອບຄວາມແຫນ້ນຫນາ. ນອກຈາກນັ້ນ, ລະບົບຫນ້າດິນຕ້ອງໄດ້ຮັບການກວດກາເພື່ອຮັບປະກັນວ່າມັນຖືກຕິດຕັ້ງຢ່າງຖືກຕ້ອງແລະໃຫ້ຫນ້າດິນທີ່ເຊື່ອຖືໄດ້, ເຊິ່ງເປັນສິ່ງຈໍາເປັນສໍາລັບຄວາມປອດໄພໃນການດໍາເນີນງານ.

2. ການທົດສອບຄວາມຕ້ານທານຂອງ insulation

ການທົດສອບຄວາມຕ້ານທານຂອງ insulation ເປັນວິທີການທີ່ສໍາຄັນສໍາລັບການປະເມີນສະພາບຂອງ 33kv 50kva two winding oil immersed transformer insulation system. ເຄື່ອງວັດແທກ megohmmeter ຈະຖືກໃຊ້ເພື່ອວັດແທກຄວາມຕ້ານທານຂອງສນວນລະຫວ່າງໄລຍະຫາໄລຍະ ແລະລະຫວ່າງແຕ່ລະໄລຍະກັບແຜ່ນດິນໂລກ. ມູນຄ່າທີ່ໄດ້ຮັບຈະຖືກປຽບທຽບກັບຂໍ້ມູນອ້າງອີງທີ່ລະບຸໄວ້ຂອງຜູ້ຜະລິດເພື່ອຢືນຢັນວ່າການປະຕິບັດຂອງ insulation ຕອບສະຫນອງມາດຕະຖານທີ່ກໍານົດໄວ້.

3. Dielectric Dissipation Factor Test

ການທົດສອບການສູນເສຍ dielectric, ເຊິ່ງເອີ້ນກັນວ່າການທົດສອບ tan δ, ຖືກນໍາໃຊ້ເພື່ອປະເມີນຄວາມຊຸ່ມຊື້ນ, ອາຍຸຂອງ insulation, ຫຼືການໄຫຼບາງສ່ວນທີ່ເປັນໄປໄດ້ພາຍໃນຫມໍ້ນ້ໍາ 33kv 50kva ສອງ winding immersed     transformer. ໂດຍການວັດແທກປັດໄຈການກະຈາຍຂອງ dielectric, ສະພາບຂອງວັດສະດຸ insulation ສາມາດໄດ້ຮັບການປະເມີນຢ່າງກວ້າງຂວາງຫຼາຍ. ການທົດສອບນີ້ປົກກະຕິແລ້ວແມ່ນປະຕິບັດຮ່ວມກັນກັບການທົດສອບຄວາມຕ້ານທານຂອງ insulation ເພື່ອໃຫ້ໄດ້ຮັບການປະເມີນຜົນຄົບຖ້ວນສົມບູນຂອງສຸຂະພາບ insulation.

4. Turns Ratio ແລະ Vector Group Verification

ອັດຕາສ່ວນການລ້ຽວຂອງໝໍ້ແປງຈະຖືກກວດສອບເພື່ອຮັບປະກັນຄວາມສອດຄ່ອງຂອງການອອກແບບສະເພາະ, ເຊິ່ງລວມມີການຢືນຢັນອັດຕາສ່ວນທີ່ຖືກຕ້ອງລະຫວ່າງແຮງດັນໄຟຟ້າຫຼັກ ແລະ ແຮງດັນໄຟຟ້າຮອງຂອງ 33kv 50kva ໝໍ້ແປງຫົດນ້ຳມັນສອງໜ່ວຍ. ໃນເວລາດຽວກັນ, ກຸ່ມ vector ຕ້ອງໄດ້ຮັບການກວດກາເພື່ອຮັບປະກັນການຍ້າຍໄລຍະທີ່ເຫມາະສົມແລະການເຊື່ອມຕໍ່ທີ່ຖືກຕ້ອງຂອງ windings ສາມເຟດ, ຕາມຄວາມຕ້ອງການຂອງລະບົບໄຟຟ້າ.

5. ບໍ່ມີການທົດສອບການໂຫຼດ

ການທົດສອບບໍ່ມີການໂຫຼດແມ່ນດໍາເນີນໂດຍໝໍ້ແປງນໍ້າມັນແບບ 33kv 50kva ສອງດ້ານທີ່ມີພະລັງແຮງດັນຢູ່ດ້ານຂ້າງຫຼັກ ໃນຂະນະທີ່ດ້ານຮອງຍັງເປີດຢູ່. ຈຸດ​ປະ​ສົງ​ແມ່ນ​ເພື່ອ​ວັດ​ແທກ​ປັດ​ຈຸ​ບັນ​ບໍ່​ມີ​ການ​ໂຫຼດ​ແລະ​ບໍ່​ມີ​ການ​ສູນ​ເສຍ​ການ​ໂຫຼດ​. ການທົດສອບນີ້ສະຫນອງຂໍ້ມູນທີ່ສໍາຄັນກ່ຽວກັບຄຸນນະພາບຂອງແກນ, ການແຜ່ກະຈາຍຂອງ flux ສະນະແມ່ເຫຼັກ, ແລະ winding symmetry. ມັນຍັງຊ່ວຍກໍານົດຄວາມຜິດປົກກະຕິທີ່ເປັນໄປໄດ້ໃນວົງຈອນແມ່ເຫຼັກ.

6. ການທົດສອບວົງຈອນສັ້ນ

ໃນລະຫວ່າງການທົດສອບວົງຈອນສັ້ນ, ແຮງດັນທີ່ຫຼຸດລົງແມ່ນໃຊ້ກັບແຮງດັນໄຟຟ້າຫຼັກ ໃນຂະນະທີ່ກະແສແຮງດັນຂັ້ນສອງແມ່ນວົງຈອນສັ້ນ, ເຊິ່ງເຮັດໃຫ້ການວັດແທກຄວາມດັນຂອງວົງຈອນສັ້ນ ແລະການສູນເສຍການໂຫຼດ. ການທົດສອບໃຫ້ຂໍ້ມູນທີ່ມີຄຸນຄ່າກ່ຽວກັບປະສິດທິພາບຂອງ 33kv 50kva ຫມໍ້ແປງນ້ໍາມັນ winding ສອງ immersed ພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດ, ເຊິ່ງປະກອບມີພຶດຕິກໍາຄວາມຮ້ອນ, ວົງຈອນສັ້ນທົນທານຕໍ່ຄວາມສາມາດ, ແລະຄວາມເຂັ້ມແຂງກົນຈັກຂອງ windings.

7. ການວິເຄາະຄຸນນະພາບນ້ຳມັນ ແລະ ກວດກາລະດັບນ້ຳມັນ

ສໍາລັບ 33kv 50kva 2 ຫມໍ້ແປງນ້ໍາມັນ winding immersed, ສະພາບຂອງນ້ໍາມັນ insulating ມີຜົນກະທົບໂດຍກົງຕໍ່ປະສິດທິພາບການດໍາເນີນງານແລະຊີວິດການບໍລິການ. ກ່ອນທີ່ຈະດໍາເນີນການ, ຕົວຢ່າງນ້ໍາມັນຈະຖືກນໍາໄປວິເຄາະໃນຫ້ອງທົດລອງເພື່ອກວດເບິ່ງຕົວກໍານົດການເຊັ່ນ: ຄວາມຊຸ່ມຊື່ນ, ນໍ້າສົ້ມ, ແລະລະດັບ impurity. ຜົນໄດ້ຮັບທັງຫມົດຈະຕ້ອງປະຕິບັດຕາມມາດຕະຖານທີ່ກ່ຽວຂ້ອງ. ນອກຈາກນັ້ນ, ລະດັບນ້ໍາມັນພາຍໃນຖັງຕ້ອງໄດ້ຮັບການກວດສອບເພື່ອຮັບປະກັນວ່າມັນຢູ່ໃນຂອບເຂດທີ່ກໍານົດໄວ້, ຮັບປະກັນຄວາມເຢັນທີ່ມີປະສິດທິພາບແລະ insulation ໃນລະຫວ່າງການປະຕິບັດງານ.

ສະຫລຸບລວມແລ້ວ, ຊຸດການກວດກາ ແລະ ການທົດສອບຢ່າງເຂັ້ມງວດຕ້ອງໄດ້ເຮັດສຳເລັດກ່ອນທີ່ໝໍ້ແປງນ້ຳມັນແບບມີລົມແຮງ 33kv 50kva ສອງໜ່ວຍຈະຖືກນຳມາໃຫ້ບໍລິການ. ຂັ້ນຕອນເຫຼົ່ານີ້ຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງ, ຄວາມປອດໄພໃນການດໍາເນີນງານ, ແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ. ການທົດສອບການມອບໝາຍລ່ວງໜ້າທີ່ຖືກຕ້ອງບໍ່ພຽງແຕ່ຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫລວທີ່ອາດຈະເກີດຂຶ້ນເທົ່ານັ້ນ, ແຕ່ຍັງໃຫ້ພື້ນຖານອັນແຂງແກ່ນສໍາລັບການເຮັດວຽກໄລຍະຍາວທີ່ປອດໄພ ແລະມີປະສິດທິພາບຂອງໝໍ້ແປງໄຟ 33kv 50kva two winding oil immersed  transformer.

ຂໍ້ມູນຈໍາເພາະທາງວິຊາການ:

ກອງປະຊຸມ

ອຸປະກອນ

ການທົດສອບ
