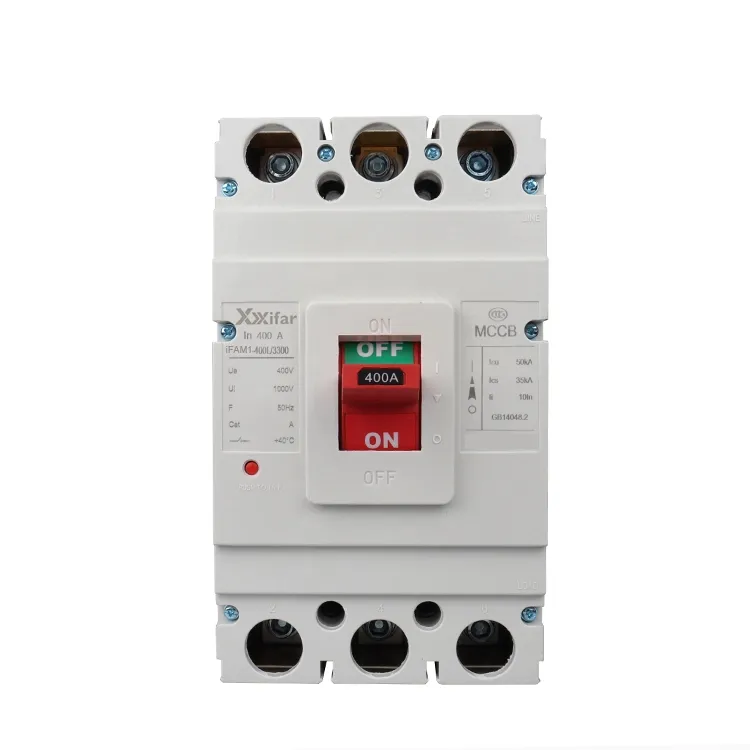

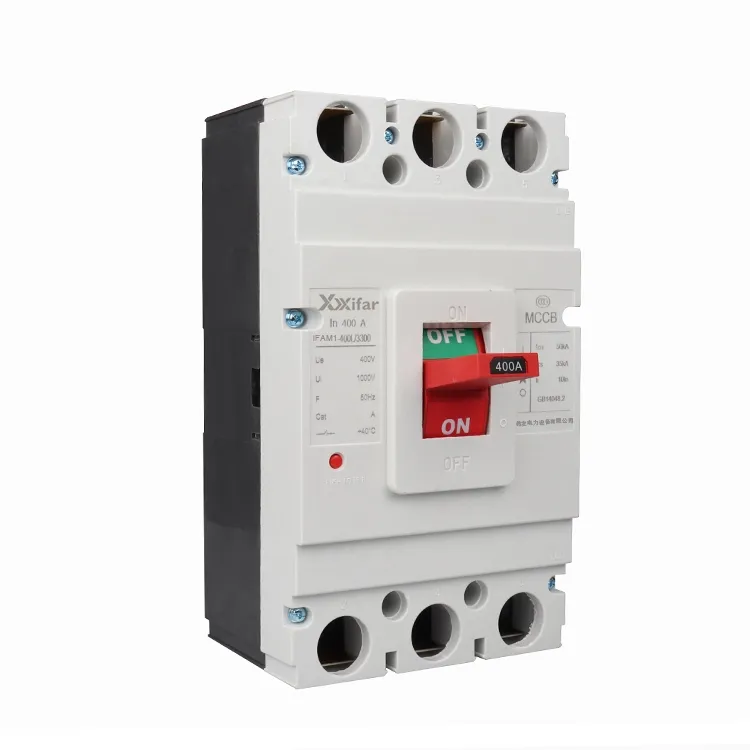

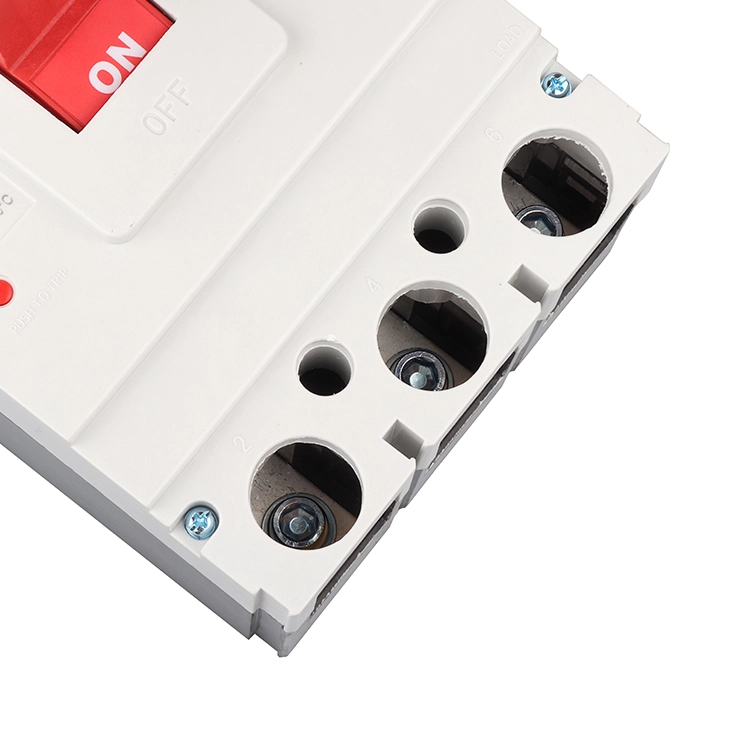

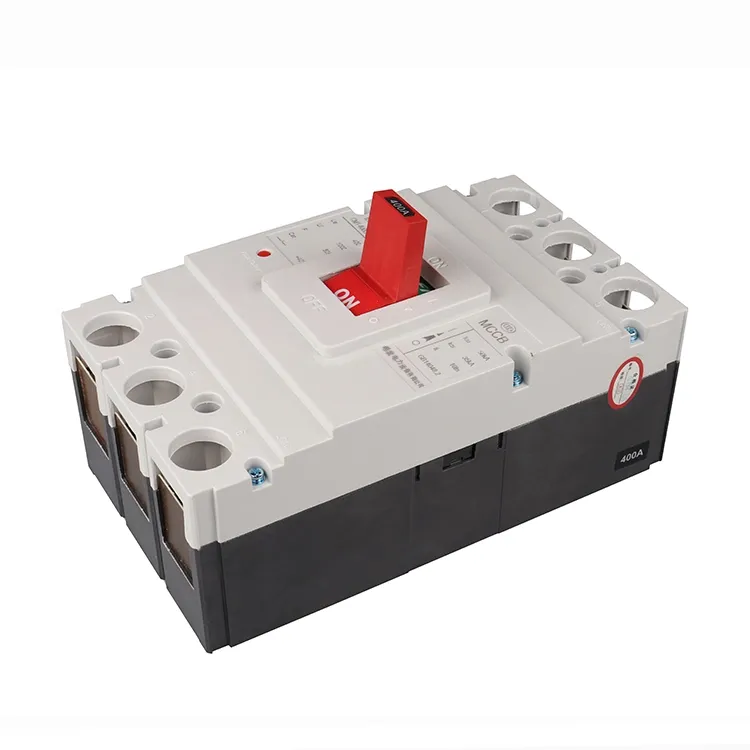

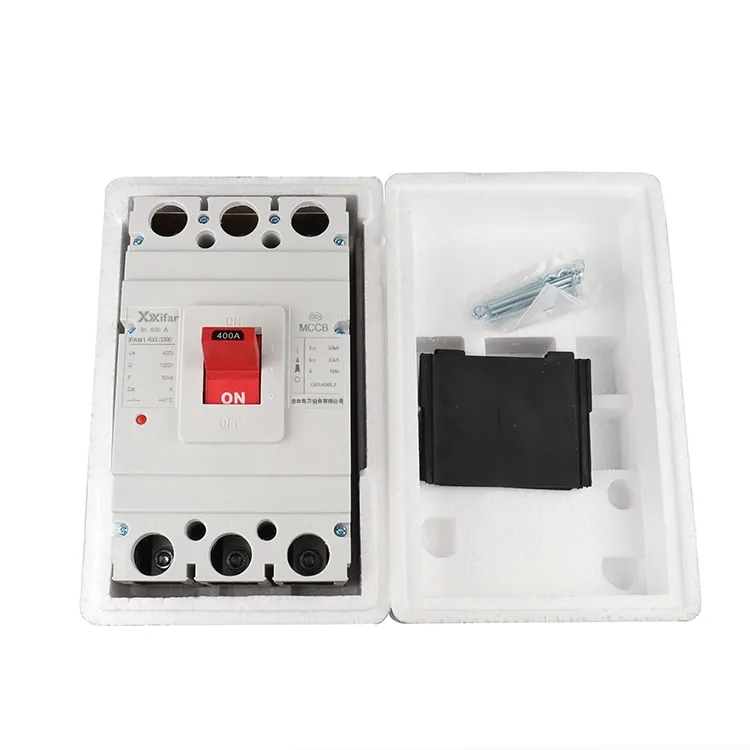

400a 3p Mccb Enclosed Molded Case Switch

A 400a 3p mccb enclosed case switched molded case is a type of breaker with molded insulating enclosure and air insulation . ມັນໄດ້ຖືກຕິດຕັ້ງແລະນໍາໃຊ້ທົ່ວໄປໃນລະບົບການແຈກຢາຍແຮງດັນຕ່ໍາເພື່ອຂັດຂວາງຫຼືແຍກທັງສອງກະແສປົກກະຕິແລະກະແສໄຟຟ້າທີ່ມີຄວາມຜິດພາຍໃນຂອບເຂດການຈັດອັນດັບ, ເຊິ່ງຊ່ວຍປົກປ້ອງສາຍໄຟແລະອຸປະກອນໄຟຟ້າ. ວິທີການ tripping ທົ່ວໄປສໍາລັບ A 400a 3p mccb enclosed case switched ປະກອບມີແມ່ເຫຼັກເທົ່ານັ້ນ, ແມ່ເຫຼັກຄວາມຮ້ອນ, ແລະຫນ່ວຍເດີນທາງເອເລັກໂຕຣນິກ.

ການເດີນທາງແມ່ເຫຼັກພຽງແຕ່ດໍາເນີນການພຽງແຕ່ພາຍໃຕ້ເງື່ອນໄຂວົງຈອນສັ້ນ. ໃນຄໍາສັບຕ່າງໆອື່ນໆ, 400a 3p mccb enclosed case molded switch trips only when a fault such as a short circuit happens. ປະເພດນີ້ມັກຈະຖືກນໍາໃຊ້ໃນວົງຈອນເຄື່ອງເຮັດຄວາມຮ້ອນຫຼືໃນວົງຈອນມໍເຕີທີ່ມີການປ້ອງກັນ overload ແຍກຕ່າງຫາກແລ້ວ.

ຫນ່ວຍເດີນທາງແມ່ເຫຼັກຄວາມຮ້ອນຕອບສະຫນອງຕໍ່ທັງສອງວົງຈອນສັ້ນແລະຍືນຍົງໃນໄລຍະປະຈຸບັນ. ຖ້າກະແສໄຟຟ້າເກີນ 400A ສໍາລັບໄລຍະເວລາສະເພາະໃດຫນຶ່ງຫຼືວົງຈອນສັ້ນເກີດຂຶ້ນ, 400a 3p mccb ຫຸ້ມຫໍ່ກໍລະນີ molded ຈະເດີນທາງ. ເນື່ອງຈາກວ່າມັນປະສົມປະສານສອງກົນໄກປ້ອງກັນ, ບາງຄັ້ງມັນຖືກເອີ້ນວ່າເປັນການເດີນທາງແບບລວມຫຼືຄູ່ໃນ 400a 3p mccb enclosed case switched, ເຊິ່ງຖືກນໍາໃຊ້ທົ່ວໄປໃນການແຜ່ກະຈາຍພະລັງງານທົ່ວໄປ.

ໜ່ວຍເດີນທາງທາງອີເລັກໂທຣນິກສະແດງເຖິງການແກ້ໄຂທີ່ກ້າວໜ້າ ແລະເປັນຜູ້ໃຫຍ່ກວ່າ. ດ້ວຍປະເພດນີ້, ຕົວກໍານົດການເຊັ່ນ: ການເກັບແມ່ເຫຼັກ, ການຕັ້ງຄ່າຄວາມຮ້ອນ, ແລະຄວາມລ່າຊ້າ tripping ສາມາດປັບໄດ້, ເຮັດໃຫ້ 400a 3p mccb enclosed case switched ເຫມາະສໍາລັບລະດັບຄວາມກ້ວາງຂອງຄໍາຮ້ອງສະຫມັກ. ຢ່າງໃດກໍ່ຕາມ, ຄວາມຍືດຫຍຸ່ນທີ່ເພີ່ມນີ້ມັກຈະມາພ້ອມກັບຄ່າໃຊ້ຈ່າຍທີ່ສູງຂຶ້ນ.

ນອກເຫນືອໄປຈາກປະເພດເຫຼົ່ານີ້, ມີເຄື່ອງຕັດວົງຈອນ molded ທີ່ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການປ້ອງກັນມໍເຕີ. ສໍາລັບຄໍາຮ້ອງສະຫມັກດັ່ງກ່າວ, ການຕັ້ງຄ່າການເດີນທາງແມ່ເຫຼັກໂດຍປົກກະຕິແມ່ນສູງກວ່າ, ເຊິ່ງຫຼາຍກ່ວາສິບເທົ່າຂອງກະແສໄຟຟ້າ, ດັ່ງນັ້ນເຄື່ອງຕັດວົງຈອນ molded ສາມາດທົນທານຕໍ່ກະແສໄຟຟ້າແຮງດັນສູງໃນລະຫວ່າງການເລີ່ມຕົ້ນຂອງມໍເຕີໂດຍບໍ່ມີການ tripping ໂດຍບໍ່ຈໍາເປັນ, ໃນຂະນະທີ່ຍັງສະຫນອງການປົກປ້ອງພາຍໃຕ້ຄວາມຜິດ.

ຕົວກໍານົດການສະຫຼັບກໍລະນີ molded 400a 3p mccb:

ຟັງຊັ່ນຂອງ 400a 3p mccb enclosed case switch Accessories

ອຸປະກອນເສີມຂະຫຍາຍແລະປະກອບຫນ້າທີ່ພື້ນຖານຂອງ 400a 3p mccb enclosed case switched molded. ພວກມັນເພີ່ມຕົວເລືອກການຄວບຄຸມ ແລະ ປັບປຸງຄຸນສົມບັດປ້ອງກັນ ເພື່ອເຮັດໃຫ້ພວກມັນເປັນສ່ວນໜຶ່ງຂອງອຸປະກອນ. ອຸປະກອນເສີມທົ່ວໄປຂອງ 400a 3p mccb enclosed case switched include auxiliary contacts, alarm contacts, shunt trip units, under voltage releases, motor operator, and external handles rotary.

1) ຕິດຕໍ່ພົວພັນ

ຕິດຕໍ່ພົວພັນຊ່ວຍເຫຼືອສ່ວນໃຫຍ່ແມ່ນໃຊ້ເພື່ອຊີ້ບອກວ່າສະວິດກໍລະນີແມ່ພິມປິດລ້ອມ 400a 3p mccb ເປີດ ຫຼືປິດ, ແຕ່ພວກມັນບໍ່ສະແດງວ່າມີຄວາມຜິດພາດເກີດຂຶ້ນຫຼືບໍ່. ພວກເຂົາເຊື່ອມຕໍ່ກັບວົງຈອນຄວບຄຸມ. ສໍາລັບເຄື່ອງຕັດວົງຈອນແບບ molded, ຂະຫນາດກອບຂອງ 400A ແລະຂ້າງເທິງ, ການຕັ້ງຄ່າຂອງສອງປົກກະຕິເປີດແລະສອງຕິດຕໍ່ພົວພັນປິດປົກກະຕິສາມາດໃຊ້ໄດ້ກັບກະແສຄວາມຮ້ອນປະມານ 6A. ຂະໜາດຂອງເຟຣມ 100A ໂດຍທົ່ວໄປແລ້ວຈະໃຊ້ການຕິດຕໍ່ປ່ຽນການແຕກແຍກດຽວ, ໃນຂະນະທີ່ 225A ແລະ 250A ແລະເພື່ອ ຮັບຮອງເອົາໂຄງສ້າງການຕິດຕໍ່ຂົວ ທີ່ມີກະແສຄວາມຮ້ອນທຳມະດາປະມານ 3A.

2) ການຕິດຕໍ່ປຸກ

ສັນຍານເຕືອນໄພແມ່ນອອກແບບມາເພື່ອສົ່ງສັນຍານໃນເວລາທີ່ສະວິດຂອງກໍລະນີ molded 400a 3p mccb ເຄື່ອນຍ້າຍອັດຕະໂນມັດເນື່ອງຈາກຄວາມຜິດເຊັ່ນ: ການໂຫຼດເກີນ, ວົງຈອນສັ້ນ, ຫຼືແຮງດັນຕ່ໍາ. ກະແສໄຟຟ້າຂອງພວກມັນໂດຍທົ່ວໄປແມ່ນ AC 380V ທີ່ 0.3A ຫຼື DC 220V ທີ່ 0.15A, ແຕ່ປົກກະຕິແລ້ວມັນບໍ່ເກີນ 1A. ແນວໃດກໍ່ຕາມ, ກະແສຄວາມຮ້ອນໂດຍທົ່ວໄປຈະຕົກຢູ່ໃນລະຫວ່າງ 1 ຫາ 2.5A.

3) Shunt Trip Unit

ໜ່ວຍເດີນທາງ shunt ອະນຸຍາດໃຫ້ເປີດສະຫຼັບກໍລະນີແມ່ພິມທີ່ຫຸ້ມດ້ວຍແມ່ພິມ 400a 3p mccb ໄດ້ຈາກໄລຍະໄກ. ແຮງດັນການດໍາເນີນງານຂອງມັນສາມາດເປັນເອກະລາດຂອງແຮງດັນຂອງວົງຈອນຕົ້ນຕໍ. ມັນມີຈຸດປະສົງສໍາລັບຫນ້າທີ່ສັ້ນ, ແລະເວລາການໃສ່ພະລັງງານຂອງທໍ່ປົກກະຕິບໍ່ຄວນເກີນຫນຶ່ງວິນາທີ, ຖ້າບໍ່ດັ່ງນັ້ນ coil ອາດຈະເສຍຫາຍ.

ເພື່ອປ້ອງກັນບໍ່ໃຫ້ coil burnout, ໄມໂຄສະວິດຖືກເຊື່ອມຕໍ່ເປັນຊຸດກັບ shunt trip coil. ເມື່ອປ່ຽງມີພະລັງງານ, ທໍ່ຫຸ້ມເກາະຈະຖືກດຶງດູດ, ເຊິ່ງເຮັດໃຫ້ ໄມໂຄສະວິດປ່ຽນຈາກປິດປົກກະຕິເປັນສະພາບເປີດປົກກະຕິ. ນີ້ຂັດຂວາງວົງຈອນຄວບຄຸມ, ດັ່ງນັ້ນເຖິງແມ່ນວ່າປຸ່ມກົດຈະຖືກຖືລົງ, ທໍ່ຈະບໍ່ຍັງຄົງມີພະລັງງານ. ການອອກແບບນີ້ມີປະສິດຕິຜົນປົກປ້ອງທໍ່ຈາກຄວາມຮ້ອນເກີນໄປ. ເມື່ອສະຫຼັບກໍລະນີແມ່ພິມປິດລ້ອມ 400a 3p mccb ຖືກຣີເຊັດ ແລະປິດອີກຄັ້ງ, ໄມໂຄຣສະວິດຈະກັບຄືນສູ່ຕຳແໜ່ງປິດປົກກະຕິຂອງມັນ. ຫນ່ວຍເດີນທາງ Shunt ແມ່ນມີຢູ່ໃນແຮງດັນແລະຄວາມຖີ່ຂອງການຄວບຄຸມຕ່າງໆເພື່ອໃຫ້ເຫມາະສົມກັບການນໍາໃຊ້ທີ່ແຕກຕ່າງກັນ.

4) ພາຍໃຕ້ການປ່ອຍແຮງດັນ

ການປ່ອຍແຮງດັນຕ່ຳແມ່ນໃຊ້ເພື່ອປົກປ້ອງວົງຈອນ ແລະອຸປະກອນໄຟຟ້າຈາກສະພາບແຮງດັນຕໍ່າ. ທໍ່ຂອງມັນແມ່ນເຊື່ອມຕໍ່ກັບດ້ານການສະຫນອງຂອງ breaker ວົງຈອນ molded, ແລະ breaker ສາມາດປິດໄດ້ພຽງແຕ່ໃນເວລາທີ່ coil ແມ່ນ energized. ຖ້າແຮງດັນຕໍ່າເກີນໄປ, 400a 3p mccb ຝາອັດປາກມົດລູກສະວິດບໍ່ສາມາດປິດໄດ້. ມັນເປັນສິ່ງ ສຳ ຄັນທີ່ຈະຮັບປະກັນວ່າແຮງດັນຂອງລະບົບກົງກັບແຮງດັນທີ່ມີການຈັດອັນດັບຂອງແຮງດັນທີ່ປ່ອຍອອກມາ. ຊ່ວງການດໍາເນີນງານແມ່ນປົກກະຕິລະຫວ່າງ 70% ແລະ 35% ຂອງແຮງດັນໄຟຟ້າທີ່ຖືກຈັດອັນດັບ. ອຸປະກອນເຫຼົ່ານີ້ຍັງມີຢູ່ໃນອັດຕາແຮງດັນແລະຄວາມຖີ່ທີ່ແຕກຕ່າງກັນສໍາລັບຄໍາຮ້ອງສະຫມັກຕ່າງໆ.

5) ກົນໄກການດໍາເນີນການ Motor

ຕົວປະຕິບັດການມໍເຕີຖືກນໍາໃຊ້ສໍາລັບການປິດອັດຕະໂນມັດແລະຫ່າງໄກສອກຫຼີກແລະການເປີດຂອງ breakers ວົງຈອນ. ມີສອງປະເພດຕົ້ນຕໍ, ທີ່ຂັບເຄື່ອນດ້ວຍມໍເຕີ ແລະແມ່ເຫຼັກໄຟຟ້າ. ໂດຍທົ່ວໄປແລ້ວກົນໄກການຂັບເຄື່ອນດ້ວຍມໍເຕີແມ່ນໃຊ້ສໍາລັບເຄື່ອງຕັດວົງຈອນແມ່ພິມ MCCBs ທີ່ມີຂະຫນາດກອບ 400A ຂຶ້ນໄປ, ໃນຂະນະທີ່ຕົວປະຕິບັດການແມ່ເຫຼັກໄຟຟ້າແມ່ນເຫມາະສົມສໍາລັບ MCCBs ລະດັບ 225A ແລະຕ່ໍາກວ່າ.
