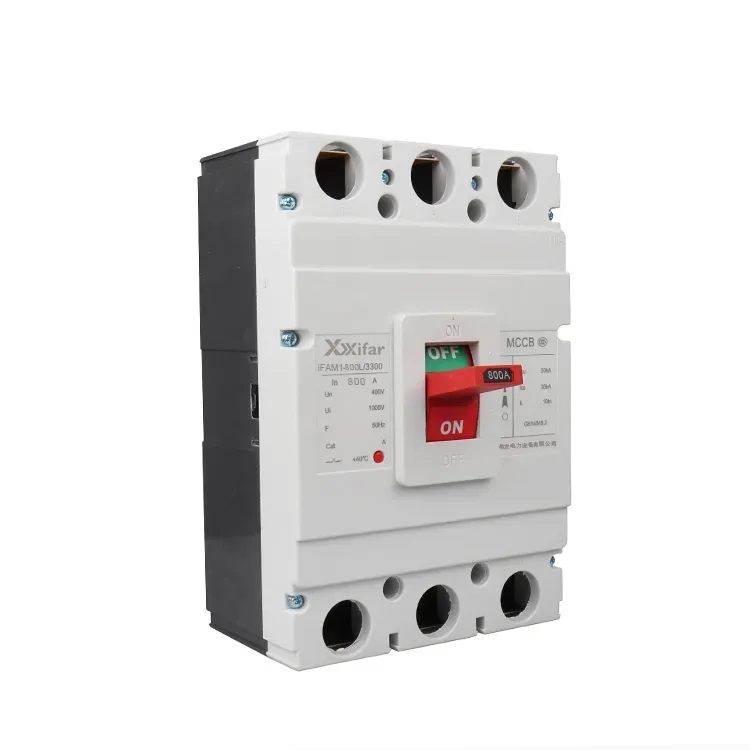

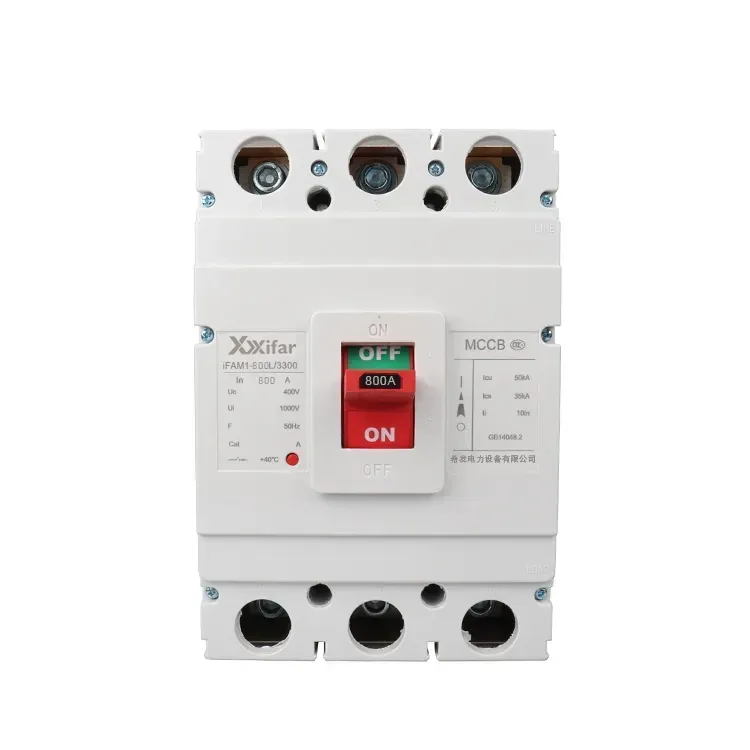

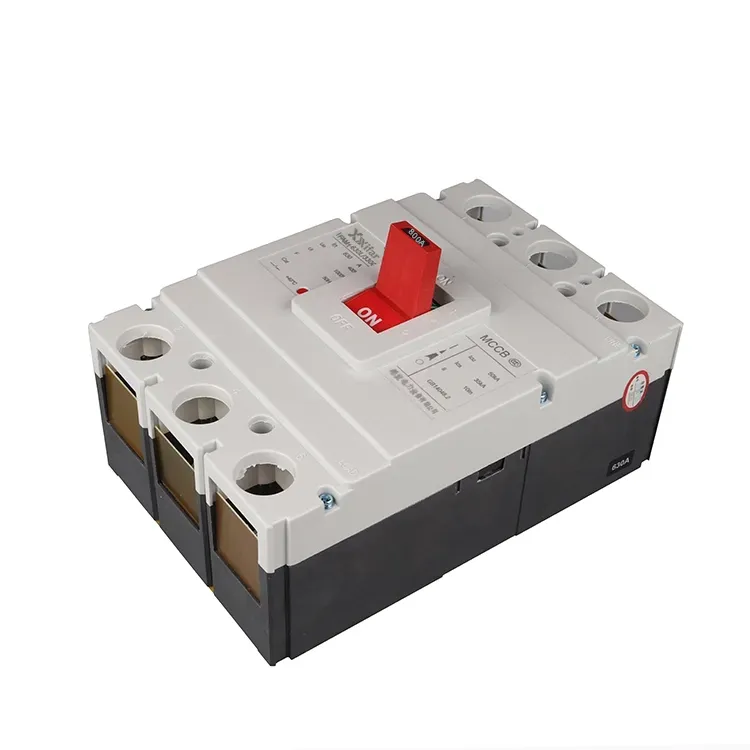

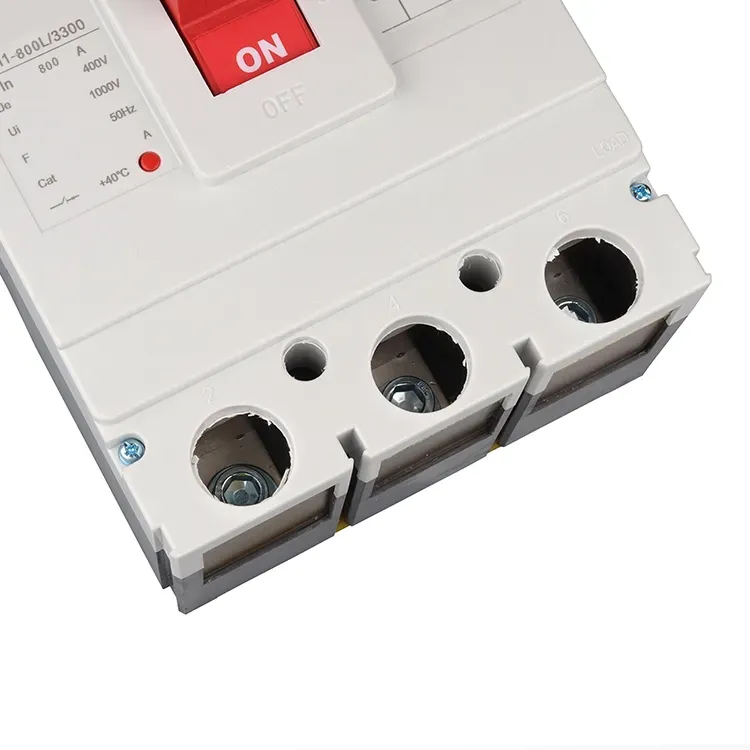

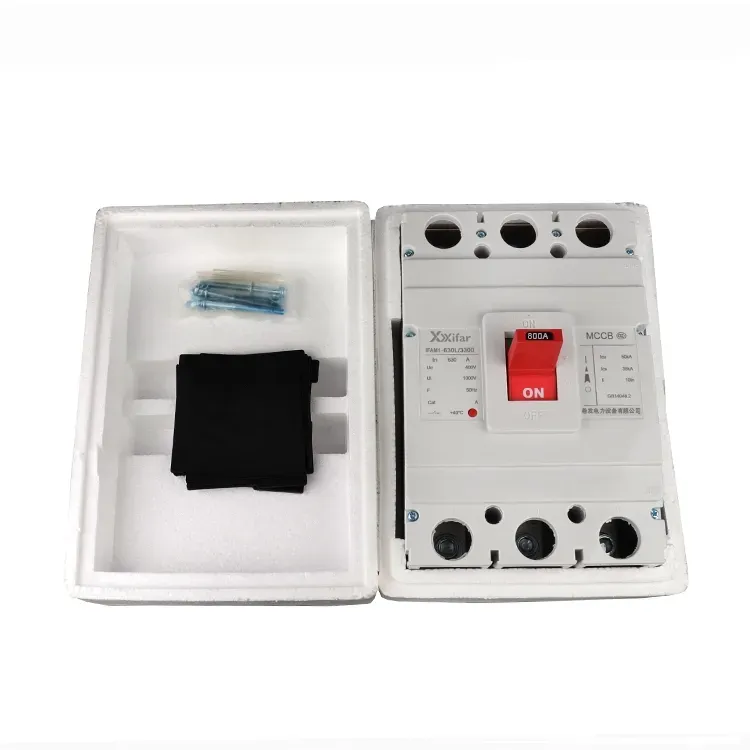

400v 800a Molded Insulated Case Breaker

A 400v 800a molded insulated ວົງຈອນ breaker ກໍລະນີຖືກຮັບຮອງເອົາໂດຍທົ່ວໄປໂດຍຕູ້ກະຈາຍພະລັງງານ, ສະລັບສັບຊ້ອນການຄ້າ, ແລະວົງຈອນຕົ້ນຕໍໃນໂຮງງານຜະລິດຂະຫນາດກາງ. ຕອບສະຫນອງຕໍ່ສະພາບກະແສໄຟຟ້າສູງ, Wenzhou XiFa Electric Power Equipment Co., Ltd. ໄດ້ຖືກຜະລິດແລະສະຫນອງ 400v 800a molded insulated case breaker circuit, ຊຶ່ງໃນນັ້ນຄວາມອາດສາມາດ breaker ວົງຈອນສັ້ນຂອງບໍລິການສາມາດບັນລຸເຖິງ 50 kA, ໃນຂະນະດຽວກັນ, tripping curve ຂອງ 400v 800a ວົງຈອນ breaker ກັບ molded insulated ທີ່ຖືກຕ້ອງ. ຍ້າຍເພື່ອຫຼຸດຜ່ອນການສູນເສຍຂອງລູກຄ້າໃນລະຫວ່າງການເຮັດວຽກຜິດປົກກະຕິຂອງສາຍ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

MCCB ເຄື່ອງຕັດວົງຈອນທີ່ມີ insulated 400v 800a ແມ່ນປະເພດຂອງເຄື່ອງຕັດວົງຈອນແຮງດັນຕ່ໍາທີ່ປະກອບດ້ວຍເຮືອນທີ່ມີ insulated molded ກັບ insulation ອາກາດ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການແຜ່ກະຈາຍໄຟຟ້າເພື່ອຂັດຂວາງຫຼືແຍກກະແສໄຟຟ້າປົກກະຕິເຊັ່ນດຽວກັນກັບຄວາມຜິດຂອງກະແສໄຟຟ້າພາຍໃນຂອບເຂດການຈັດອັນດັບ, ເຊິ່ງຮັບປະກັນຄວາມປອດໄພຂອງສາຍໄຟຟ້າແລະອຸປະກອນ. ໂຄງສ້າງພາຍໃນຂອງເຄື່ອງຕັດວົງຈອນທີ່ມີ insulated 400v 800a MCCB ໂດຍທົ່ວໄປແລ້ວປະກອບມີການເຄື່ອນທີ່ແລະຕິດຕໍ່ພົວພັນຄົງທີ່, ກົນໄກການດໍາເນີນງານ, ແລະຫນ່ວຍເດີນທາງເຊັ່ນການປ່ອຍຄວາມຮ້ອນແລະແມ່ເຫຼັກ. ອົງປະກອບເຫຼົ່ານີ້ເຮັດໃຫ້ເຄື່ອງຕັດວົງຈອນຂອງກໍລະນີທີ່ມີ insulated molded 400v 800a ສະຫນອງທັງການຊັກຊ້າທີ່ໃຊ້ເວລາຍາວນານແລະການປົກປ້ອງທັນທີ. ປະເພດການເດີນທາງແບບປົກກະຕິຂອງເຄື່ອງຕັດວົງຈອນທີ່ມີ insulated 400v 800a ລວມມີແມ່ເຫຼັກເທົ່ານັ້ນ, ແມ່ເຫຼັກຄວາມຮ້ອນ, ແລະການປ່ອຍເອເລັກໂຕຣນິກ.

Thermal Magnetic Release Mccb 3p 800a

ຄໍານິຍາມຂອງ molded insulated case breaker circuit

ເຄື່ອງຕັດວົງຈອນກໍລະນີທີ່ມີ insulated 400v 800a MCCB ຖືກຈັດວາງລະຫວ່າງຕົວຕັດວົງຈອນຂະຫນາດນ້ອຍ, ເຊິ່ງເອີ້ນວ່າ MCBs ແລະເຄື່ອງຕັດວົງຈອນອາກາດ, ເຊິ່ງມີຊື່ວ່າ ACBs, ໃນດ້ານຄວາມອາດສາມາດແລະການນໍາໃຊ້. ເຄື່ອງຕັດວົງຈອນກໍລະນີທີ່ມີ insulated 400v ໂດຍທົ່ວໄປກວມເອົາຊ່ວງປະຈຸບັນຈາກ 10A ຫາ 1600A. ມີທັງຫນ່ວຍເດີນທາງແມ່ເຫຼັກຄວາມຮ້ອນຫຼືເອເລັກໂຕຣນິກທີ່ຫຸ້ມຢູ່ໃນກໍລະນີ molded, ມັນເຫມາະສົມສໍາລັບການປ້ອງກັນແລະຄວບຄຸມໃນລະດັບຕ່າງໆຂອງລະບົບການກະຈາຍແຮງດັນຕ່ໍາ.

Molded insulated case breaker ວົງຈອນການທໍາງານແລະລັກສະນະ

ຫນ່ວຍເດີນທາງແມ່ເຫຼັກຄວາມຮ້ອນປະສົມປະສານອົງປະກອບ bimetal ສໍາລັບການປົກປ້ອງ overload ກັບກົນໄກແມ່ເຫຼັກສໍາລັບການປ້ອງກັນວົງຈອນສັ້ນ. ໃນທາງກົງກັນຂ້າມ, ໜ່ວຍເດີນທາງທາງອີເລັກໂທຣນິກ, ອະນຸຍາດໃຫ້ມີການປັບການຕັ້ງຄ່າການປົກປ້ອງທີ່ຊັດເຈນກວ່າ, ໂດຍປົກກະຕິພາຍໃນຂອບເຂດຄວາມທົນທານ 10% ຫາ 20%. ພວກມັນມີປະໂຫຍດໂດຍສະເພາະໃນວົງຈອນມໍເຕີທີ່ຕົວຕັດວົງຈອນທີ່ມີ insulated 400v 800a MCCB ຕ້ອງຂັບເຄື່ອນຜ່ານກະແສໄຟຟ້າແຮງດັນສູງ, ດ້ວຍລະດັບການເກັບແມ່ເຫຼັກມັກຈະຕັ້ງໄວ້ສູງກວ່າສິບເທົ່າຂອງກະແສໄຟຟ້າ.

ຄໍາຮ້ອງສະຫມັກ breaker ວົງຈອນ insulated ກໍລະນີ

ເຄື່ອງຕັດວົງຈອນ MCCBs ທີ່ມີ insulated 400v 800a ສາມາດຖືກນໍາໃຊ້ເປັນ feeders ໃນລະບົບການແຜ່ກະຈາຍປະຖົມ, ມັດທະຍົມ, ຫຼືຊັ້ນສູງ, ແລະຍັງເຫມາະສົມສໍາລັບ breakers ຂາເຂົ້າໃນລະດັບມັດທະຍົມແລະຊັ້ນສູງ. ຄວາມອາດສາມາດຕັດວົງຈອນສັ້ນສຸດທ້າຍຂອງພວກເຂົາ, ປົກກະຕິແລ້ວຕັ້ງແຕ່ 36kA ຫາ 120kA, ແມ່ນສູງກວ່າຕົວຕັດວົງຈອນຂະໜາດນ້ອຍຢ່າງຫຼວງຫຼາຍ, ເຊິ່ງໂດຍທົ່ວໄປແລ້ວຈະຕົກຢູ່ລະຫວ່າງ 6kA ແລະ 10kA.

Molded insulated case breaker circuit ການຄັດເລືອກພິຈາລະນາ

ປັດໃຈສໍາຄັນໃນການເລືອກ MCCB ປະກອບມີຂະຫນາດຂອງກອບແລະປະຈຸບັນທີ່ມີການຈັດອັນດັບເຊັ່ນ 100A ຫຼື 250A, ການຕັ້ງຄ່າຫນ່ວຍງານການເດີນທາງເຊັ່ນ Ir = 1.2In ຫຼື 5In, ຄວາມອາດສາມາດແຕກຫັກ, ແລະຄຸນລັກສະນະເສັ້ນໂຄ້ງການເດີນທາງທີ່ຕ້ອງການ, ເຊັ່ນ: ຫນ້າທີ່ການຊັກຊ້າທີ່ໃຊ້ເວລາຍາວແລະສັ້ນ.

Molded insulated case breaker circuit ການປຽບທຽບດ້ານວິຊາການ

ເຄື່ອງຕັດວົງຈອນຂອງແມ່ເຫຼັກຄວາມຮ້ອນ 400v 800a ມີໂຄງສ້າງທີ່ຂ້ອນຂ້າງງ່າຍດາຍແຕ່ມີຄວາມຖືກຕ້ອງຕ່ໍາ, ມີຄວາມທົນທານປະມານ ±20%. ຫນ່ວຍເດີນທາງເອເລັກໂຕຣນິກ, ມັກຈະອີງໃສ່ການຮັບຮູ້ຂອງເຊືອກ Rogowski, ສະຫນອງການປັບປຸງຄວາມຖືກຕ້ອງແລະການຊົດເຊີຍອຸນຫະພູມ, ເຊິ່ງເຮັດໃຫ້ 400v 800a molded insulated case breakers ເຫມາະສົມກັບວົງຈອນທີ່ສໍາຄັນຫຼືຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການປະສານງານການຄັດເລືອກ.

ຕົວກໍານົດການ breaker ວົງຈອນ insulated case 400v 800a:

ອັດຕາເຟຣມປັດຈຸບັນ	800
ການຈັດອັນດັບການເຮັດວຽກໃນປະຈຸບັນ	630A; 700A; 800A
ຈໍານວນເສົາ	3 ເສົາ; 3 ເສົາ + ກາງ; 4 ເສົາ
ຄວາມຖີ່	50 ຫຼື 60 Hz
ລະດັບແຮງດັນເຮັດວຽກ	400 V; 415 V; 660 V; 690 ວ
ລະດັບແຮງດັນສນວນ	800 V ຫຼື 1000 V
ຄວາມສາມາດໃນການຕັດວົງຈອນສັ້ນສູງສຸດ	50kA; 75kA
ບໍລິການຄວາມອາດສາມາດຕັດວົງຈອນສັ້ນ	35kA; 50kA
ຊີວິດການບໍລິການກົນຈັກ	10000 ເທື່ອ
ຊີວິດການບໍລິການໄຟຟ້າ	2000 ເທື່ອ
ໄລຍະຫ່າງຂອງອາກ	≤100ມມ

Size

ຮູບແບບຜະລິດຕະພັນ	ເສົາ	ຂະໜາດ
ຮູບແບບຜະລິດຕະພັນ	ເສົາ	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
