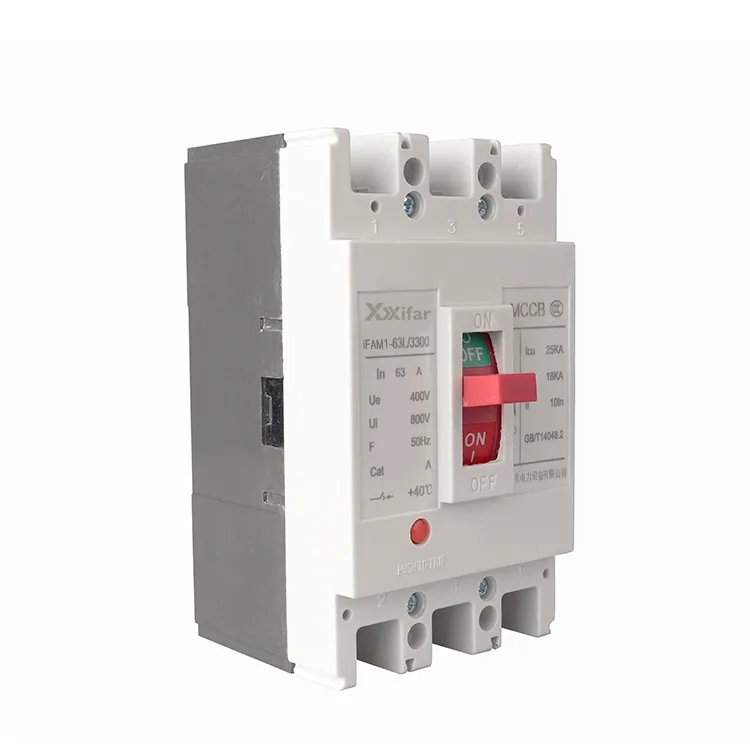

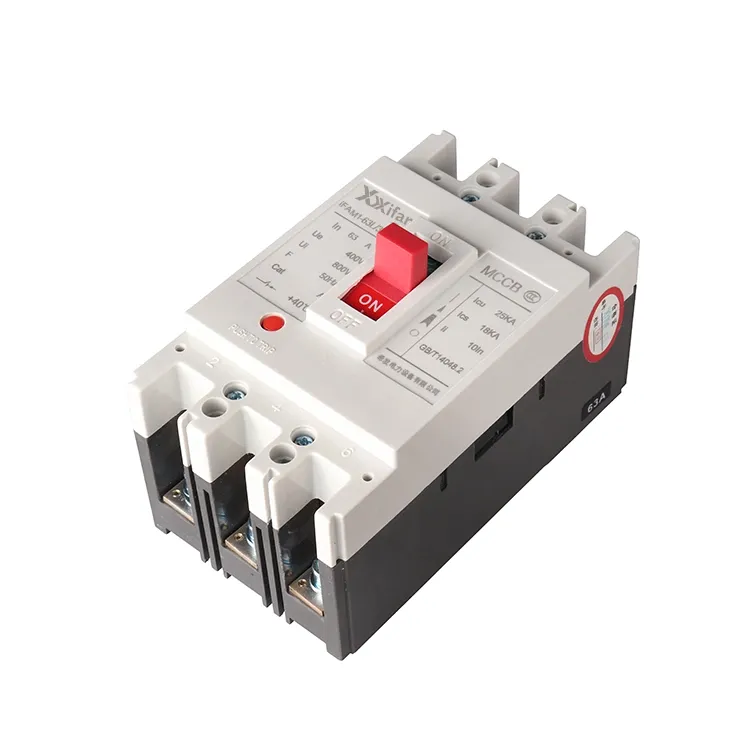

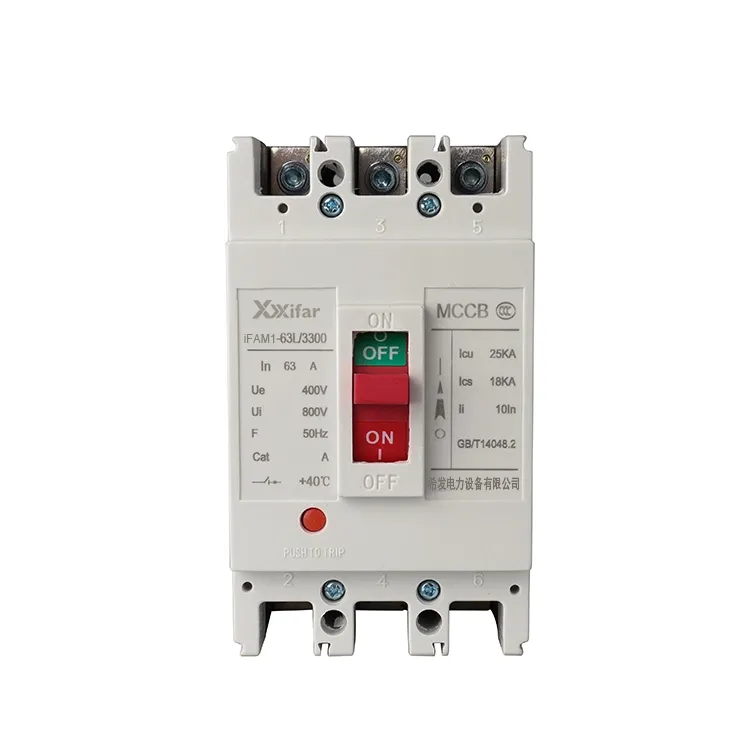

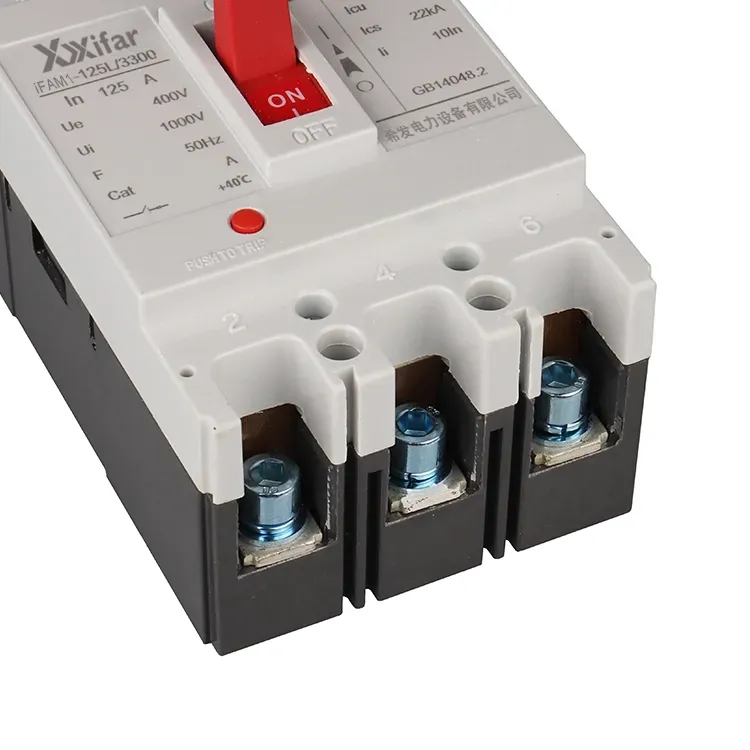

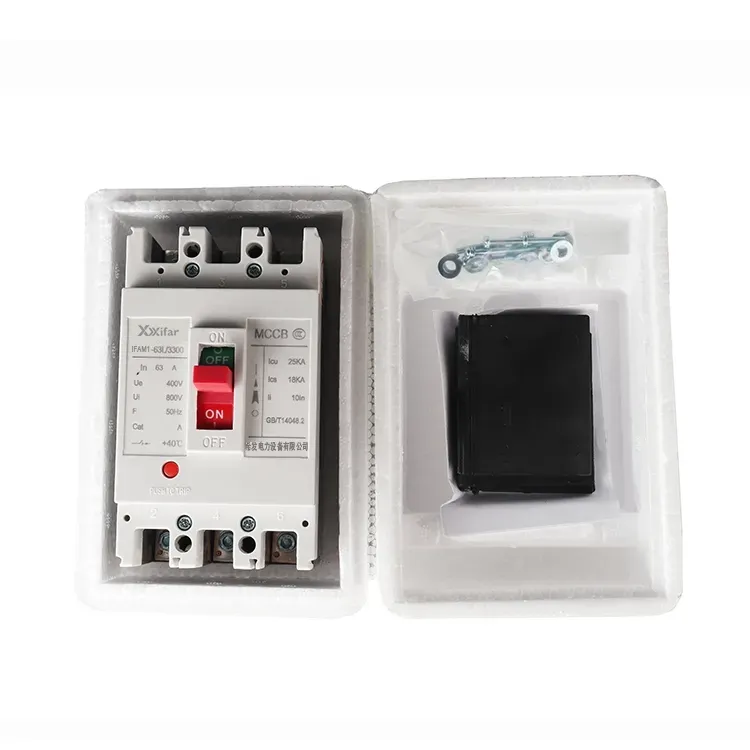

63a 3p Molded Case Circuit Breaker

ເພື່ອຜະລິດແລະສະຫນອງເຄື່ອງຕັດວົງຈອນກໍລະນີ molded 63a 3p ທີ່ເຊື່ອຖືໄດ້, Wenzhou XiFa Electric Power Equipment Co., Ltd. ຈະດໍາເນີນການທົດສອບຊີວິດໄຟຟ້າແລະການທົດສອບການທໍາລາຍວົງຈອນສັ້ນສໍາລັບແຕ່ລະຕົວຕັດວົງຈອນ molded ເພື່ອປາດຖະຫນາວ່າຜູ້ໃຊ້ terminal ຈະໄດ້ຮັບປະສົບການທີ່ລຽບງ່າຍຈາກການນໍາໃຊ້ແຕ່ລະ 63a 3p molded circuit breaker ເຮັດໂດຍ Wenzhou XiFa ໄຟຟ້າ. ໃນຂະນະດຽວກັນ, Wenzhou XiFa Electric Power Equipment Co., Ltd ຍັງຄົງມີສິນຄ້າຄົງຄັງສໍາລັບ MCCBs ຮູບແບບປົກກະຕິ, ເຊັ່ນ 63a 3p molded case breaker circuit ເພື່ອຮັບປະກັນເວລາການຈັດສົ່ງທີ່ໄວ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຫຼັກການປະຕິບັດການຂອງ 63a 3p molded case breakers circuit

(1) ການຮັບຮູ້ແລະການຂັດຂວາງໃນປະຈຸບັນ

ພາຍໃນຕົວຕັດວົງຈອນກໍລະນີ molded 63a 3p, ອົງປະກອບການຮັບຮູ້ຈະຕິດຕາມກວດກາກະແສໄຟຟ້າທີ່ໄຫຼຜ່ານວົງຈອນ. ເມື່ອກະແສໄຟຟ້າສູງກວ່າລະດັບທີ່ຕັ້ງໄວ້ລ່ວງໜ້າ, ມັນຈະສ້າງແຮງແມ່ເຫຼັກທີ່ກະຕຸ້ນກົນໄກການຢຸດ. ມັນເຮັດໃຫ້ການຕິດຕໍ່ເປີດຢ່າງໄວວາແລະທໍາລາຍວົງຈອນ, ອີງຕາມຫຼັກການຂອງການປະຕິບັດແມ່ເຫຼັກໄຟຟ້າ.

(2) ການປ້ອງກັນຄວາມຮ້ອນ

ພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດເກີນ, ອົງປະກອບຄວາມຮ້ອນຂອງເຄື່ອງຕັດວົງຈອນກໍລະນີ molded 63a 3p ຮ້ອນຂຶ້ນ. ແຖບ bimetal ໂຄ້ງລົງເມື່ອອຸນຫະພູມເພີ່ມຂຶ້ນ, ເຊິ່ງເຮັດໃຫ້ກົນໄກການເດີນທາງແລະຕັດວົງຈອນຕົ້ນຕໍ. ນີ້ປ້ອງກັນການ overheating ແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງໄຟທີ່ເກີດຈາກ prolonged ໃນໄລຍະປະຈຸບັນ.

(3) ພາຍໃຕ້ແຮງດັນແລະ shunt tripping

ເມື່ອແຮງດັນການສະຫນອງຫຼຸດລົງຕໍ່າກວ່າລະດັບທີ່ແນ່ນອນ, armature ໃນການປ່ອຍແຮງດັນໄຟຟ້າຫຼຸດລົງ, ກະຕຸ້ນກົນໄກການເດີນທາງແລະເປີດວົງຈອນ. ນອກຈາກນັ້ນ, ໃນເວລາທີ່ອຸປະກອນການເດີນທາງ shunt ແມ່ນ energized, armature ຂອງມັນດຶງໃນແລະຍັງ activates ກົນໄກ tripping ດຽວກັນ, disconnecting ວົງຈອນຕົ້ນຕໍ.

ຫນ້າທີ່ຕົ້ນຕໍຂອງ 63a 3p molded case breakers circuit

(1) ການປ້ອງກັນວົງຈອນສັ້ນ

ໃນກໍລະນີຂອງວົງຈອນສັ້ນ, ປະຈຸບັນເພີ່ມຂຶ້ນຢ່າງຫຼວງຫຼາຍເຖິງມູນຄ່າທີ່ສູງຫຼາຍ. ເຄື່ອງຕັດວົງຈອນຂອງກໍລະນີ molded 63a 3p ຕອບສະຫນອງເກືອບທັນທີ, ເຊິ່ງເປີດວົງຈອນເພື່ອປົກປ້ອງອຸປະກອນຈາກຄວາມກົດດັນໄຟຟ້າທີ່ຮ້າຍແຮງ.

(2) ການປ້ອງກັນການໂຫຼດເກີນ

ຖ້າກະແສການໂຫຼດເກີນມູນຄ່າທີ່ໄດ້ຮັບການຈັດອັນດັບໃນໄລຍະເວລາ, ເຄື່ອງຕັດວົງຈອນຂອງກໍລະນີ molded 63a 3p ຈະເດີນທາງໂດຍອັດຕະໂນມັດ. ມັນຊ່ວຍປ້ອງກັນຄວາມຮ້ອນເກີນແລະຄວາມເສຍຫາຍຕໍ່ສາຍໄຟແລະອຸປະກອນທີ່ເຊື່ອມຕໍ່.

(3) ຕັດການເຊື່ອມຕໍ່ອັດຕະໂນມັດ

ເມື່ອໃດກໍ່ຕາມຄວາມຜິດເກີດຂື້ນ, ເຄື່ອງຕັດວົງຈອນກໍລະນີ molded 63a 3p ສາມາດຕັດການສະຫນອງພະລັງງານໂດຍບໍ່ມີການແຊກແຊງຄູ່ມື. ຍິ່ງໄປກວ່ານັ້ນ, ຫນ້າທີ່ມີບົດບາດສໍາຄັນໃນການປົກປ້ອງອຸປະກອນແລະບຸກຄະລາກອນພາຍໃນລະບົບໄຟຟ້າ.

63a 3p Molded Case Circuit Breaker

63a 3p molded case breaker ຕົວກໍານົດການ:

ອັດຕາເຟຣມປັດຈຸບັນ	63
ການຈັດອັນດັບການເຮັດວຽກໃນປະຈຸບັນ	10 A; 16 A; 20 A; 25 A; 32 A; 40 A; 50 A; 63 ກ
ຈໍານວນເສົາ	3P; 3 ເສົາ
ຄວາມຖີ່	50 Hz ຫຼື 60 Hz
ຄວາມສາມາດໃນການຕັດວົງຈອນສັ້ນສູງສຸດ	25 kA / 35 kA
ບໍລິການຄວາມອາດສາມາດຕັດວົງຈອນສັ້ນ	15 kA/ 21 kA
ລະດັບແຮງດັນເຮັດວຽກ	400 V; 415 V; 690 V; 800 ວ
ລະດັບແຮງດັນສນວນ	800 V; 1000 ວ
ຊີວິດການບໍລິການກົນຈັກ	20000 ເທື່ອ
ຊີວິດການບໍລິການໄຟຟ້າ	3000 ເທື່ອ

ຄວາມແຕກຕ່າງລະຫວ່າງເຄື່ອງຕັດວົງຈອນຂອງກໍລະນີ molded 63a 3p ແລະເຄື່ອງຕັດວົງຈອນຂະຫນາດນ້ອຍ

1. ຄວາມອາດສາມາດຕັດວົງຈອນສັ້ນ:

ມີຄວາມແຕກຕ່າງກັນຢ່າງຊັດເຈນໃນຄວາມສາມາດຂັດຂວາງຄວາມຜິດ. 63a 3p molded case breakers ໂດຍປົກກະຕິສະເຫນີຄວາມສາມາດໃນການທໍາລາຍສູງສຸດຂອງປະມານ 36kA ຫາ 120kA ທີ່ 400V, ໃນຂະນະທີ່ 63a 3p ເຄື່ອງຕັດວົງຈອນ miniature ມັກຈະຖືກຈັດອັນດັບຢູ່ໃນລະດັບ 6kA ຫາ 10kA.

2. ການປັບຕົວຂອງລັກສະນະການປົກປ້ອງ:

ດ້ວຍ 63a 3p MCCB, ການປ້ອງກັນການໂຫຼດເກີນ ແລະ ວົງຈອນສັ້ນສາມາດຕັ້ງຄ່າໄດ້ຢ່າງເປັນອິດສະຫຼະ, ແລະ ສາມາດປັບຄ່າການເດີນທາງໄດ້ດ້ວຍຕົນເອງ. ຫນ່ວຍເດີນທາງເອເລັກໂຕຣນິກເຖິງແມ່ນວ່າສາມາດສະຫນອງການປ້ອງກັນຫຼາຍຂັ້ນຕອນ. ໃນທາງກົງກັນຂ້າມ, 63a 3p MCB ມີລັກສະນະປ້ອງກັນແບບຄົງທີ່, ເຊິ່ງໃຊ້ກົນໄກການແມ່ເຫຼັກຄວາມຮ້ອນລວມກັບເສັ້ນໂຄ້ງມາດຕະຖານ B, C, ຫຼື D ທີ່ບໍ່ສາມາດປັບໄດ້.

3. ການຕິດຕັ້ງແລະຄວາມເຂັ້ມແຂງກົນຈັກ:

ໂດຍທົ່ວໄປແລ້ວເຄື່ອງຕັດວົງຈອນຂອງກໍລະນີ molded 63a 3p ແມ່ນຖືກຕິດຢູ່ໂດຍໃຊ້ໂບເພື່ອໃຫ້ແນ່ໃຈວ່າການເຊື່ອມຕໍ່ທີ່ປອດໄພກວ່າ. ມັນເຮັດໃຫ້ພວກມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກໃນປະຈຸບັນທີ່ສູງຂຶ້ນແລະສະພາບແວດລ້ອມທີ່ມີການສັ່ນສະເທືອນ. ໃນທາງກົງກັນຂ້າມ, 63a 3p MCBs ຖືກອອກແບບມາສໍາລັບການຕິດຕັ້ງໄວໃນ rails DIN ມາດຕະຖານ 35mm, ເຊິ່ງສະດວກແຕ່ສະຫນອງຄວາມທົນທານຂອງກົນຈັກຫນ້ອຍ.

4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ:

63a 3p MCCBs ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການແຜ່ກະຈາຍພະລັງງານອຸດສາຫະກໍາ, ການປ້ອງກັນມໍເຕີ, ແລະວົງຈອນ feeder ໃນລະດັບມັດທະຍົມຫຼືຂັ້ນສາມ. ຢ່າງໃດກໍ່ຕາມ, 63A 3P MCBs ສ່ວນໃຫຍ່ແມ່ນມີຈຸດປະສົງສໍາລັບວົງຈອນການແຜ່ກະຈາຍສຸດທ້າຍ, ເຊັ່ນ: ການເຮັດໃຫ້ມີແສງແລະເຕົ້າສຽບໃນການຕິດຕັ້ງທີ່ຢູ່ອາໄສຫຼືການຄ້າ.
