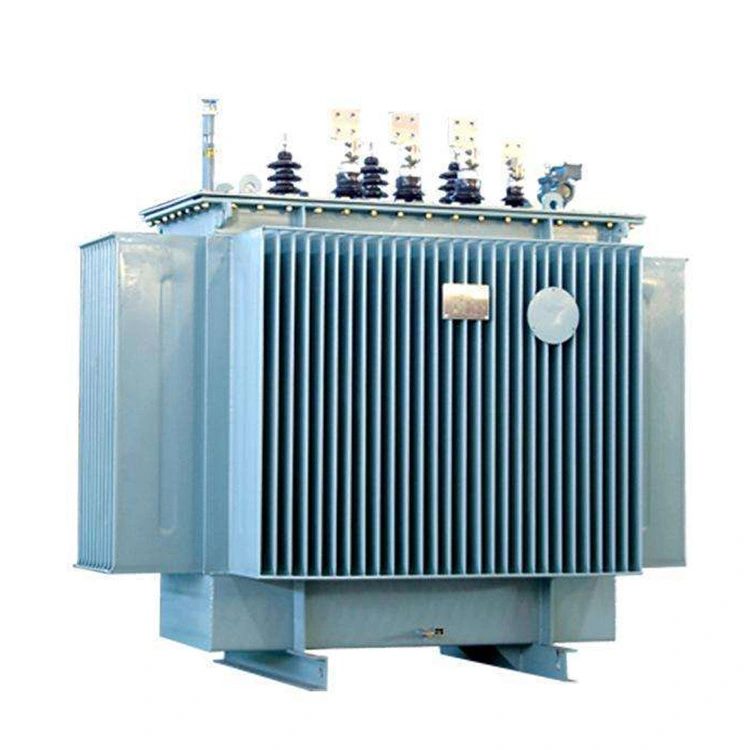

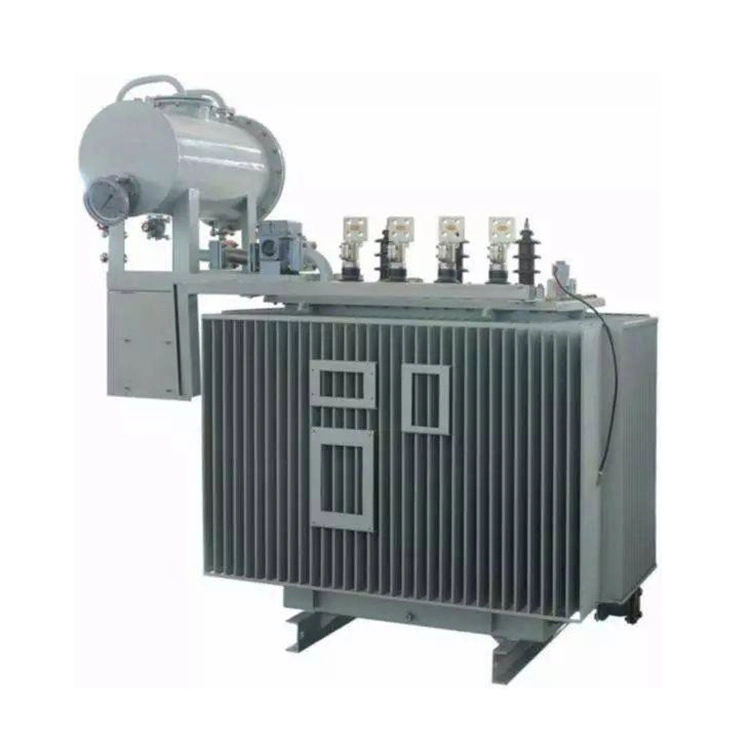

ໝໍ້ແປງໄຟຟ້າ 800kva 10kv Step Up Oil Filled Power Transformer

ໝໍ້ແປງໄຟຟ້າຂະໜາດ 800kva 10kv ໄດ້ຖືກນຳໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຟຟ້າສຳລັບການປ່ຽນແຮງດັນ ແລະ ການກະຈາຍພະລັງງານ. ໂດຍການນໍາໃຊ້ຫຼັກການຂອງ induction ແມ່ເຫຼັກໄຟຟ້າ, ພວກເຂົາເຈົ້າຂັ້ນຕອນລະດັບແຮງດັນຂຶ້ນຫຼືຫຼຸດລົງເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງເຄືອຂ່າຍພະລັງງານທີ່ແຕກຕ່າງກັນແລະຜູ້ໃຊ້ສຸດທ້າຍ. ເນື່ອງຈາກປະສິດທິພາບການສນວນກັນຄວາມຮ້ອນ ແລະ ຄວາມເຢັນທີ່ໜ້າເຊື່ອຖືໄດ້, ໝໍ້ແປງໄຟຟ້າ 800kva 10kv ໄດ້ຖືກຕິດຕັ້ງທົ່ວໄປໃນສະຖານີຍ່ອຍ, ສະຖານທີ່ອຸດສາຫະກຳ, ການພັດທະນາການຄ້າ ແລະລະບົບໄຟຟ້າກະສິກຳ.

1. ຫຼັກການດຳເນີນງານ ແລະ ອົງປະກອບຫຼັກ

ອົງປະກອບຫຼັກຂອງໝໍ້ແປງໄຟຟ້າຂະໜາດ 800kva 10kv ແມ່ນແກນແມ່ເຫຼັກ, ສາຍລົມ, ນ້ຳມັນຢາງ, ແລະການປະກອບຖັງ.

ໂດຍທົ່ວໄປແລ້ວຫຼັກແມ່ນຜະລິດຈາກເຄື່ອງເຄືອບເຫຼັກກ້າຊິລິໂຄນທີ່ມີຄຸນະພາບສູງ ຫຼືໂຄງສ້າງຫຼັກຂອງບາດແຜເພື່ອຫຼຸດຜ່ອນຄວາມຫຼົ່ນໄຫຼ ແລະການສູນເສຍທີ່ສັບສົນ. windings, ເຊິ່ງອາດຈະເຮັດດ້ວຍທອງແດງຫຼືຕົວນໍາອາລູມິນຽມໂດຍອີງຕາມຄວາມຕ້ອງການຂອງການອອກແບບ, ປະກອບດ້ວຍສາຍແຮງດັນສູງແລະແຮງດັນຕ່ໍາຈັດລຽງເພື່ອບັນລຸອັດຕາສ່ວນການຫັນເປັນທີ່ກໍານົດໄວ້.

ຖັງຫມໍ້ແປງແມ່ນເຕັມໄປດ້ວຍນ້ໍາມັນແຮ່ທາດ insulating, ເຊິ່ງເຮັດຫນ້າທີ່ທີ່ສໍາຄັນສອງຢ່າງ. ຫນ້າທໍາອິດ, ມັນສະຫນອງ insulation ໄຟຟ້າລະຫວ່າງພາກສ່ວນ energized ແລະອົງປະກອບຂອງດິນ. ອັນທີສອງ, ມັນເຮັດຫນ້າທີ່ເປັນເຄື່ອງເຮັດຄວາມເຢັນໂດຍການນໍາຄວາມຮ້ອນອອກຈາກສາຍລົມແລະແກນໂດຍຜ່ານການໄຫຼວຽນຂອງນ້ໍາມັນທໍາມະຊາດ. ໃນລະບົບຄວາມເຢັນມາດຕະຖານ ONAN, ຄວາມຮ້ອນຈະຖືກໂອນຈາກນໍ້າມັນໄປຫາຝາຖັງແລະຫຼັງຈາກນັ້ນ dissipated ເຂົ້າໄປໃນອາກາດອ້ອມຂ້າງ.

ຝາປິດໄດ້ຖືກອອກແບບເພື່ອປ້ອງກັນການຕິດຕໍ່ໂດຍບັງເອີນກັບຊິ້ນສ່ວນທີ່ມີຊີວິດແລະການເຂົ້າມາຂອງວັດຖຸຕ່າງປະເທດ, ເຊິ່ງຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພແລະເຊື່ອຖືໄດ້ພາຍໃຕ້ເງື່ອນໄຂການບໍລິການປົກກະຕິ.

2. ລັກສະນະການປະຕິບັດ ແລະການນໍາໃຊ້ທົ່ວໄປ

ໝໍ້ແປງໄຟຟ້າຂະໜາດ 800kva 10kv ແມ່ນມີຢູ່ໃນລະດັບຄວາມກ້ວາງຂອງລະບົບສາຍສົ່ງ, ຈາກໜ່ວຍກະຈາຍຂະໜາດນ້ອຍຈົນເຖິງໝໍ້ແປງໄຟຟ້າຂະໜາດໃຫຍ່ທີ່ໃຊ້ໃນເຄືອຂ່າຍສາຍສົ່ງ. ລະດັບການແຜ່ກະຈາຍທົ່ວໄປຂອງຫມໍ້ແປງໄຟແມ່ນຕັ້ງແຕ່ 100 kVA ຫາ 2500 kVA, ມີການປະສົມແຮງດັນທົ່ວໄປເຊັ່ນ: 10 kV / 0.4 kV, 11 kV / 0.415 kV.

ຕົວກໍານົດການໄຟຟ້າທີ່ສໍາຄັນໂດຍທົ່ວໄປປະກອບມີ: ລະດັບຄວາມອາດສາມາດພະລັງງານ, ລະດັບແຮງດັນໄຟຟ້າຕົ້ນຕໍແລະຂັ້ນສອງ, ແຮງດັນ impedance, ບໍ່ມີການສູນເສຍການໂຫຼດ, ການສູນເສຍການໂຫຼດ, ຄວາມຖີ່.

ໝໍ້ແປງໄຟຟ້າຂະໜາດ 800kva 10kv ຖືກອອກແບບມາເພື່ອເຮັດວຽກຢ່າງໝັ້ນໃຈໃນອຸນຫະພູມສະພາບແວດລ້ອມຕັ້ງແຕ່ປະມານ -25°C ຫາ +40°C, ເພື່ອເຮັດໃຫ້ພວກມັນເໝາະສົມກັບສະພາບອາກາດທີ່ຫຼາກຫຼາຍ. ການຕັ້ງຄ່າສາມເຟດຂອງພວກມັນຖືກຮັບຮອງເອົາຢ່າງກວ້າງຂວາງໃນລະບົບໄຟຟ້າອຸດສາຫະກໍາ ແລະເຄື່ອງໃຊ້ໄຟຟ້າ, ໃນຂະນະທີ່ການປະຕິບັດຕາມມາດຕະຖານຄວາມເຂົ້າກັນໄດ້ຂອງແມ່ເຫຼັກໄຟຟ້າທີ່ໃຊ້ໄດ້ຈະຊ່ວຍຫຼຸດຜ່ອນການລົບກວນກັບອຸປະກອນທີ່ຢູ່ໃກ້ຄຽງ.

3. ຂໍ້ໄດ້ປຽບແລະຄຸນນະສົມບັດຄວາມປອດໄພ

ຫນຶ່ງໃນຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນຂອງ 800kva 10kv step up oil-full transformers ແມ່ນການສນວນກັນຄວາມຮ້ອນແລະຄວາມເຢັນທີ່ດີເລີດ. ນ້ ຳ ມັນໝໍ້ແປງມີຄວາມເຂັ້ມແຂງ dielectric ສູງກວ່າອາກາດ, ເຊິ່ງຊ່ວຍໃຫ້ການອອກແບບທີ່ກະທັດຮັດໃນຂະນະທີ່ຮັກສາການເກັບກູ້ໄຟຟ້າທີ່ພຽງພໍ. ໃນຂະນະດຽວກັນ, ນ້ຳມັນໄດ້ດູດຊຶມ ແລະ ຖ່າຍໂອນຄວາມຮ້ອນທີ່ສ້າງຂຶ້ນໃນລະຫວ່າງການເຮັດວຽກໄດ້ຢ່າງມີປະສິດທິພາບ, ເຊິ່ງປະກອບສ່ວນໃຫ້ປະສິດທິພາບສູງຂື້ນ ແລະ ອາຍຸການໃຊ້ງານໄດ້ດົນຂຶ້ນ.

ນ້ຳມັນຍັງໃຫ້ສິ່ງກີດຂວາງປ້ອງກັນຄວາມຊຸ່ມຊື້ນ, ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການເສື່ອມສະພາບຂອງສນວນໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ. ມັນເຮັດໃຫ້ໝໍ້ແປງໄຟຟ້າຂະໜາດ 800kva 10kv ເໝາະສຳລັບການຕິດຕັ້ງກາງແຈ້ງ ແລະສະຖານທີ່ທີ່ປະເຊີນກັບສະພາບອາກາດທີ່ປ່ຽນແປງ.

ເພື່ອເພີ່ມຄວາມປອດໄພໃນການປະຕິບັດການ, ໝໍ້ແປງໄຟ 800kva 10kv ຕິດຕັ້ງນ້ຳມັນແບບເລັ່ງລັດ, ມີອຸປະກອນປ້ອງກັນເຊັ່ນ: ປ່ຽງລະບາຍຄວາມກົດດັນ. ໃນກໍລະນີທີ່ມີຄວາມຜິດພາຍໃນທີ່ເຮັດໃຫ້ເກີດຄວາມກົດດັນຫຼາຍເກີນໄປພາຍໃນຖັງ, ປ່ຽງຈະປ່ອຍຄວາມກົດດັນໂດຍອັດຕະໂນມັດເພື່ອປ້ອງກັນຄວາມເສຍຫາຍທາງກົນຈັກ. ອີງຕາມການຈັດອັນດັບຂອງຫມໍ້ແປງແລະຄໍາຮ້ອງສະຫມັກ, ລະບົບປ້ອງກັນເພີ່ມເຕີມອາດຈະປະກອບມີຕົວຊີ້ວັດລະດັບນ້ໍາມັນ, ອຸປະກອນຕິດຕາມອຸນຫະພູມ, ລີເລ Buchholz, ແລະລະບົບກວດຫາອາຍແກັສ.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. ຍັງສາມາດປັບແຕ່ງການຕັ້ງຄ່າຫຼັກ, ວັດສະດຸລົມ, ແລະການຈັດການກົນຈັກເພື່ອຮອງຮັບຂໍ້ຈຳກັດໃນການຕິດຕັ້ງສະເພາະ ຫຼື ຄວາມຕ້ອງການໃນການປະຕິບັດງານ.

ຂໍ້ມູນຈໍາເພາະທາງວິຊາການ:
