ວິທີການສາຍຂອງທອງແດງ 160 kVA 6.6kV 440V dry type step down transformer
ວົງຈອນຂາເຂົ້າ ແລະ ຂາອອກ ຂອງໝໍ້ແປງໄຟ, ຈາກນັ້ນໃຊ້ megohmmeter ເພື່ອທົດສອບຄວາມຕ້ານທານຂອງສນວນລະຫວ່າງປ້ຳທີ່ສັ້ນ ແລະ ສາຍດິນ. ເມື່ອໃຊ້ 1000V megohmmeter, ຄ່າຄວາມຕ້ານທານຄວນສູງກວ່າ 2 MΩ.
ພາກກາງຂອງສາຍໄຟຂາເຂົ້າ ແລະ ຂາອອກ ຄວນຕອບສະໜອງໄດ້ຕາມເງື່ອນໄຂການໃຫ້ຄະແນນໃນປະຈຸບັນ. ແນະນຳໃຫ້ກຳນົດຄ່າຄວາມໜາແໜ້ນຂອງປະຈຸບັນຢູ່ທີ່ 2–2.5 A ຕໍ່ mm².
ເຊື່ອມຕໍ່ສາຍໄຟສາມເຟດອິນພຸດ ແລະສາຍໄຟອອກຕາມສີ busbar ເທິງຕົວເຄື່ອງຂອງໝໍ້ແປງໄຟ: ສີເຫຼືອງຫາໄລຍະ A, ສີຂຽວຫາໄລຍະ B, ແລະສີແດງຫາໄລຍະ C. ສາຍໄຟກາງຄວນເຊື່ອມຕໍ່ກັບທອງແດງ 160 kVA 6.6kV 440V ປະເພດແຫ້ງ step down terminal ກາງຂອງ transformer. ສາຍດິນຄວນເຊື່ອມຕໍ່ກັບບ່ອນຫຸ້ມຫມໍ້ແປງ. ກວດສອບສາຍໄຟເຂົ້າແລະອອກເພື່ອໃຫ້ແນ່ໃຈວ່າມັນຖືກຕ້ອງ.
ທໍາອິດໃຫ້ພະລັງງານທອງແດງ 160 kVA 6.6kV 440V dry type step down transformer ພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການໂຫຼດ, ສັງເກດແລະວັດແທກວ່າແຮງດັນຂາເຂົ້າແລະຂາອອກແມ່ນຕອບສະຫນອງຄວາມຕ້ອງການ. ໃນເວລາດຽວກັນ, ກວດເບິ່ງສະພາບຜິດປົກກະຕິພາຍໃນເຄື່ອງເຊັ່ນ: ສຽງຜິດປົກກະຕິ, ດັງ, ມີກິ່ນແປກປະຫລາດ, ແລະອື່ນໆ, ຖ້າພົບເຫັນຜິດປົກກະຕິ, ໃຫ້ຕັດສາຍໄຟ input ທັນທີ.
ຫຼັງຈາກການທົດສອບບໍ່ມີການໂຫຼດສຳເລັດແລ້ວ ແລະ ທຸກຢ່າງເປັນປົກກະຕິ, ການໂຫຼດສາມາດເຊື່ອມຕໍ່ໄດ້.
|
ຊື່ |

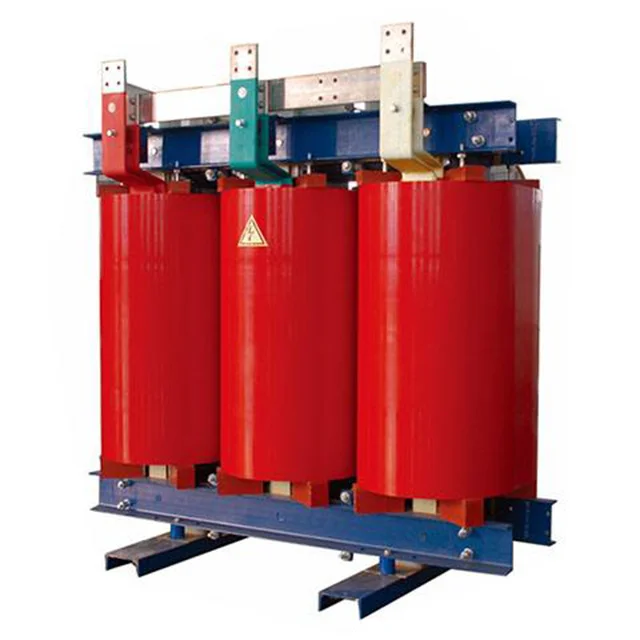

ທອງແດງ 160 kVA 6.6kV 440V dry type step down transformer |
|
ລະດັບຄວາມອາດສາມາດ |
160kva |
|
ແຮງດັນຂັ້ນຕົ້ນ |
6.6KV |
|
ແຮງດັນຂັ້ນສອງ |
0.4/0.415 kV |
|
ວັດສະດຸ insulation |
ຢາງພາລາ |
|
ກຸ່ມ vector |
Dyn11 Yyn0 |
|
ການສູນເສຍທີ່ບໍ່ມີການໂຫຼດ (P0) |
ອີງຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ |
|
Load Loss (Pk) @ 120°C |
ອີງຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ |
|
ແຮງດັນ impedance (Uk) |
6% |
|
ຊັ້ນສນວນ |
CLASS F ຫຼື H |
|
ວິທີການເຮັດຄວາມເຢັນ |
ONAF ONAF |
|
ລົງຂາວບາງສ່ວນ |
ຫນ້ອຍກວ່າ 10pc |
ຖາມ: ຫມໍ້ແປງນີ້ສາມາດຈັດການກັບການດໍາເນີນງານ 60 Hz ໄດ້ບໍ?
A: ແມ່ນແລ້ວ. ມັນສາມາດໄດ້ຮັບການອອກແບບສໍາລັບ 50/60 Hz ຄວາມຖີ່ສອງ. ກະລຸນາແຈ້ງພວກເຮົາໃນຄໍາສັ່ງ.
Q: ທອງແດງຫຼືອາລູມິນຽມ winding ດີກວ່າສໍາລັບ 160 kVA?
A: ທອງແດງສະຫນອງການສູນເສຍຕ່ໍາແລະຂະຫນາດຂະຫນາດນ້ອຍກວ່າແຕ່ຄ່າໃຊ້ຈ່າຍສູງກວ່າ. ອາລູມິນຽມແມ່ນປະຫຍັດ. ພວກເຮົາແນະນໍາທອງແດງສໍາລັບວົງຈອນການໂຫຼດສູງຢ່າງຕໍ່ເນື່ອງ.
Q: ລະດັບຄວາມສູງສູງສຸດສໍາລັບການອອກແບບມາດຕະຖານແມ່ນຫຍັງ?
A: 1,000m ເຫນືອລະດັບນ້ໍາທະເລ. ສໍາລັບຄວາມສູງທີ່ສູງຂຶ້ນ (ເຊັ່ນ: 2,000m), derating ນໍາໃຊ້. ຕິດຕໍ່ວິສະວະກອນຂອງພວກເຮົາ.
Q: ເວລານໍາຫນ້າແມ່ນດົນປານໃດ?
A: ຫນ່ວຍບໍລິການມາດຕະຖານທີ່ບໍ່ແມ່ນກໍາຫນົດເອງ: 15-20 ມື້ເຮັດວຽກ. ມີ taps / enclosure custom: 25-30 ມື້.
ການປົກປັກຮັກສາ IP21
ຫຼັກ Transformer
Transformer Winding
