A ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ (VCB)ແມ່ນຫນຶ່ງໃນອຸປະກອນສະຫຼັບທີ່ເຊື່ອຖືໄດ້ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຟຟ້າແຮງດັນກາງ. ໂດຍການນໍາໃຊ້ສູນຍາກາດເປັນອຸປະກອນດັບໄຟ arc, VCBs ສະຫນອງປະສິດທິພາບ insulation ດີກວ່າ, ຊີວິດການບໍລິການຍາວ, ການບໍາລຸງຮັກສາຫນ້ອຍ, ແລະຄວາມເຂົ້າກັນໄດ້ຂອງສິ່ງແວດລ້ອມທີ່ດີເລີດ.
ໃນຄູ່ມືລະອຽດນີ້, ພວກເຮົາຈະອະທິບາຍເຄື່ອງຕັດວົງຈອນສູນຍາກາດແມ່ນຫຍັງ, ມັນເຮັດວຽກແນວໃດ, ຂອງມັນອົງປະກອບຫຼັກ, ຄວາມໄດ້ປຽບຫຼາຍກວ່າ breakers ວົງຈອນອື່ນໆ, ແລະຄໍາຮ້ອງສະຫມັກປົກກະຕິ. ບົດຄວາມນີ້ຖືກອອກແບບເພື່ອຊ່ວຍໃຫ້ວິສະວະກອນ, ຜູ້ຮັບເຫມົາ EPC, ແລະຜູ້ຕັດສິນໃຈລະບົບໄຟຟ້າເຂົ້າໃຈຢ່າງຈະແຈ້ງວ່າເປັນຫຍັງ VCBs ໄດ້ກາຍເປັນທາງເລືອກທີ່ຕ້ອງການໃນເຄືອຂ່າຍໄຟຟ້າທີ່ທັນສະໄຫມ.

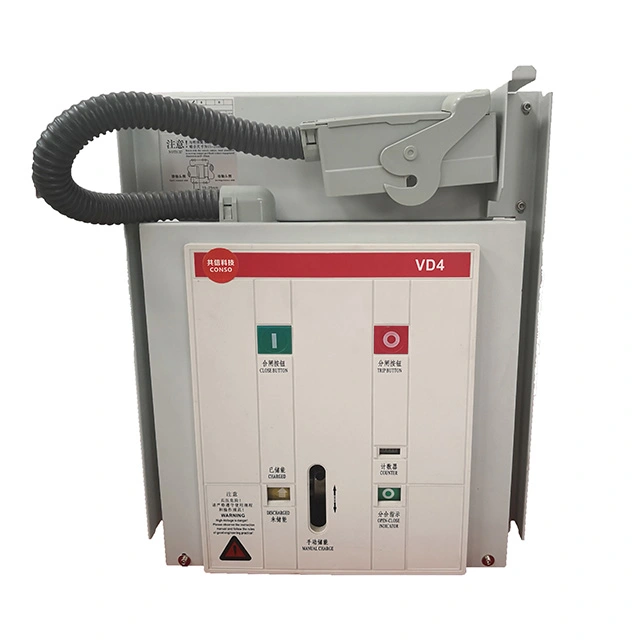

A ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ (VCB)ແມ່ນປະເພດຂອງ switchgear ໄຟຟ້າທີ່ຖືກອອກແບບມາເພື່ອປົກປ້ອງວົງຈອນໄຟຟ້າໂດຍການຂັດຂວາງ ການໄຫຼວຽນຂອງປະຈຸບັນພາຍໃຕ້ເງື່ອນໄຂປົກກະຕິແລະຄວາມຜິດ. ບໍ່ເຫມືອນກັບເຄື່ອງຕັດວົງຈອນນ້ໍາມັນຫຼືອາຍແກັສ, VCB ໃຊ້ aສະພາບແວດລ້ອມສູນຍາກາດສູງເປັນສື່ກາງຂອງ arc-quenching.
ໃນເວລາທີ່ຕິດຕໍ່ພົວພັນພາຍໃນ breaker ແຍກ, arc ໄຟຟ້າທີ່ສ້າງຂຶ້ນແມ່ນ extinguished ຢ່າງໄວວາໃນສູນຍາກາດເນື່ອງຈາກບໍ່ມີ ionizable ໄດ້. ອະນຸພາກ. ນີ້ເຮັດໃຫ້ເຄື່ອງຕັດວົງຈອນສູນຍາກາດມີປະສິດທິພາບສູງ ແລະປອດໄພສໍາລັບຊ່ວງແຮງດັນກາງ, ໂດຍປົກກະຕິຈາກ3.3 kV ຫາ 36 kV.
ຫຼັກການການເຮັດວຽກຂອງ breaker ວົງຈອນສູນຍາກາດແມ່ນອີງໃສ່ການຟື້ນຕົວຢ່າງໄວວາຂອງຄວາມເຂັ້ມແຂງ dielectric ໃນສູນຍາກາດ. ເມື່ອຄວາມຜິດເກີດຂື້ນ, ກົນໄກເບກເກີຈະແຍກການຕິດຕໍ່ພາຍໃນເຄື່ອງຂັດຂວາງສູນຍາກາດທີ່ຜະນຶກເຂົ້າກັນ.
ການສູນພັນ arc ທີ່ມີປະສິດທິພາບນີ້ແມ່ນເຫດຜົນທີ່ວ່າເຄື່ອງຕັດວົງຈອນສູນຍາກາດເປັນທີ່ຮູ້ຈັກສໍາລັບຄວາມສາມາດແຕກສູງແລະຄວາມທົນທານໄຟຟ້າຍາວ.
| ອົງປະກອບ | ຟັງຊັນ |
|---|---|
| Vacuum Interrupter | Extinguishes arc ແລະຂັດຂວາງການໄຫຼຂອງປະຈຸບັນ |
| ຕິດຕໍ່ພົວພັນຄົງທີ່ແລະການເຄື່ອນຍ້າຍ | ປະຕິບັດແລະຂັດຂວາງກະແສໄຟຟ້າ |
| ກົນໄກການດໍາເນີນງານ | ສະຫນອງພະລັງງານກົນຈັກເພື່ອເປີດແລະປິດການຕິດຕໍ່ |
| Insulating Enclosure | ຮັບປະກັນການແຍກໄຟຟ້າ ແລະຄວາມປອດໄພ |
| ວົງຈອນຄວບຄຸມ | ຄຸ້ມຄອງການ tripping, ປິດ, ແລະເຫດຜົນການປົກປັກຮັກສາ |
ເມື່ອປຽບທຽບກັບເຕັກໂນໂລຢີແບບດັ້ງເດີມ, ເຄື່ອງຕັດວົງຈອນສູນຍາກາດສະຫນອງການແກ້ໄຂທີ່ສົມດູນສໍາລັບການປະຕິບັດ, ຄວາມຍືນຍົງ, ແລະຄ່າໃຊ້ຈ່າຍໃນວົງຈອນຊີວິດ.
| ຄຸນສົມບັດ | VCB | SF₆ CB | ນ້ຳມັນ CB |
|---|---|---|---|
| Arc Medium | ສູນຍາກາດ | ອາຍແກັສSF₆ | ນ້ຳມັນ |
| ບໍາລຸງຮັກສາ | ຕໍ່າຫຼາຍ | ຂະຫນາດກາງ | ສູງ |
| ຜົນກະທົບຕໍ່ສິ່ງແວດລ້ອມ | ເປັນມິດກັບສິ່ງແວດລ້ອມ | ສູງ (ອາຍແກັສເຮືອນແກ້ວ) | ຄວາມສ່ຽງດ້ານມົນລະພິດ |
| ແຮງດັນປົກກະຕິ | ສູງເຖິງ 36 kV | ສູງເຖິງ 800 kV | ສູງເຖິງ 33 kV |
ເຄື່ອງຕັດວົງຈອນສູນຍາກາດໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ:
ຜູ້ຜະລິດມັກຊີຟາສະຫນອງວິທີແກ້ໄຂ breaker ວົງຈອນສູນຍາກາດອອກແບບມາເພື່ອຕອບສະຫນອງ ມາດຕະຖານສາກົນແລະຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ຫຼາກຫຼາຍ.
ເມື່ອເລືອກ VCB, ພິຈາລະນາປັດໃຈຕໍ່ໄປນີ້:
ຫນຶ່ງໃນຂໍ້ໄດ້ປຽບທີ່ໃຫຍ່ທີ່ສຸດຂອງ breakers ວົງຈອນສູນຍາກາດແມ່ນຂອງເຂົາເຈົ້າຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ. ເນື່ອງຈາກບໍ່ມີນ້ໍາມັນຫຼືອາຍແກັສທີ່ຈະທົດແທນ, ການກວດກາປົກກະຕິສ່ວນໃຫຍ່ແມ່ນສຸມໃສ່ພາກສ່ວນກົນຈັກແລະວົງຈອນຄວບຄຸມ.
ພາຍໃຕ້ເງື່ອນໄຂການດໍາເນີນງານປົກກະຕິ, VCB ສາມາດບັນລຸຊີວິດການບໍລິການຂອງ20–30 ປີ.
ສູນຍາກາດສະຫນອງຄວາມເຂັ້ມແຂງ dielectric ທີ່ດີເລີດແລະການສູນພັນ arc ຢ່າງໄວວາ, ຮັບປະກັນການຂັດຂວາງທີ່ປອດໄພແລະເຊື່ອຖືໄດ້.
ແມ່ນແລ້ວ. VCBs ບໍ່ໃຊ້ນ້ໍາມັນຫຼືອາຍແກັສSF₆, ເຮັດໃຫ້ມັນເປັນຫນຶ່ງໃນເຕັກໂນໂລຢີ breaker circuit ທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມທີ່ສຸດ.
ເຄື່ອງຕັດວົງຈອນສູນຍາກາດສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນລະບົບແຮງດັນກາງເຖິງ 36 kV.
ໂດຍປົກກະຕິ, VCBs ຕ້ອງການການບໍາລຸງຮັກສາຫນ້ອຍ, ດ້ວຍການກວດກາເປັນໄລຍະທຸກໆສອງສາມປີ.
ຖ້າຫາກວ່າທ່ານກໍາລັງຊອກຫາທີ່ເຊື່ອຖືໄດ້, ປະສິດທິພາບ, ແລະມີຄວາມຮັບຜິດຊອບຕໍ່ສິ່ງແວດລ້ອມ breaker circuit breaker,ຊີຟາສະຫນອງຜະລິດຕະພັນທີ່ຫຼາກຫຼາຍທີ່ເຫມາະສົມກັບລະບົບໄຟຟ້າທີ່ທັນສະໄຫມ. ຮູ້ສຶກວ່າບໍ່ເສຍຄ່າກັບຕິດຕໍ່ພວກເຮົາເພື່ອໃຫ້ໄດ້ຮັບການສະຫນັບສະຫນູນຊ່ຽວຊານ, ການຊີ້ນໍາດ້ານວິຊາການ, ແລະການແກ້ໄຂທີ່ປັບແຕ່ງສໍາລັບໂຄງການຂອງທ່ານ.
