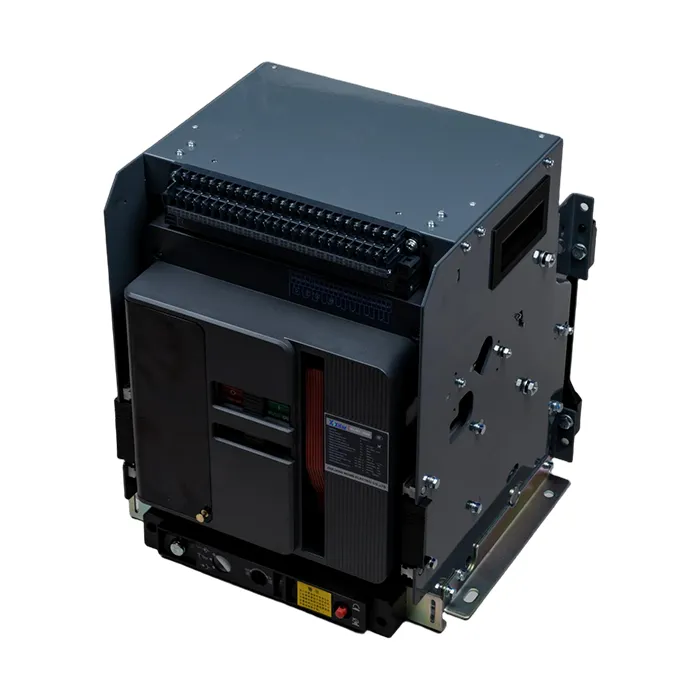

Air Circuit Breaker (ACB)ເປັນອຸປະກອນປ້ອງກັນແຮງດັນຕໍ່າທີ່ສໍາຄັນທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາ, ການຄ້າ, ແລະລະບົບການກະຈາຍພະລັງງານພື້ນຖານໂຄງລ່າງ. ຄູ່ມືທີ່ສົມບູນແບບນີ້ອະທິບາຍວ່າ Air Circuit Breaker ACB ແມ່ນຫຍັງ, ມັນເຮັດວຽກແນວໃດ, ໂຄງສ້າງຂອງມັນ, ປະເພດ, ຕົວກໍານົດການດ້ານວິຊາການ, ຄໍາແນະນໍາການຕິດຕັ້ງ, ການປຽບທຽບກັບຕົວຕັດວົງຈອນອື່ນໆ, ແລະວິທີການເລືອກ ACB ທີ່ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກຂອງທ່ານ. ບໍ່ວ່າທ່ານຈະເປັນວິສະວະກອນໄຟຟ້າ, ຜູ້ຈັດການຈັດຊື້, ຫຼືຜູ້ລວມລະບົບ, ບົດຄວາມນີ້ຈະຊ່ວຍໃຫ້ທ່ານເຂົ້າໃຈວ່າເປັນຫຍັງການແກ້ໄຂ Air Circuit Breaker ACB ເປັນສິ່ງຈໍາເປັນສໍາລັບການແຈກຢາຍພະລັງງານທີ່ເຊື່ອຖືໄດ້ແລະປອດໄພ.
ອັນເຄື່ອງຕັດວົງຈອນອາກາດ (ACB)ເປັນອຸປະກອນປ້ອງກັນວົງຈອນແຮງດັນຕໍ່າທີ່ໃຊ້ອາກາດເປັນສື່ດັບໄຟ. ມັນຖືກອອກແບບມາເພື່ອປົກປ້ອງວົງຈອນໄຟຟ້າຈາກການໂຫຼດເກີນ, ວົງຈອນສັ້ນ, ແລະຄວາມຜິດຂອງດິນ.
ACBs ໂດຍທົ່ວໄປແມ່ນຖືກນໍາໃຊ້ໃນລະບົບການແຈກຢາຍພະລັງງານທີ່ມີລະດັບສູງເຖິງ 690V ແລະການຈັດອັນດັບໃນປະຈຸບັນຕັ້ງແຕ່ 630A ຫາ 6300A. ພວກມັນຖືກຕິດຕັ້ງທົ່ວໄປໃນກະດານແຈກຢາຍຕົ້ນຕໍ, ແຜງເຄື່ອງກໍາເນີດ, ແລະລະບົບຄວບຄຸມອຸດສາຫະກໍາ.
ACBs ທີ່ທັນສະໄຫມ, ເຊັ່ນ: ທີ່ຜະລິດໂດຍຊີຟາ, ຖືກອອກແບບເພື່ອຕອບສະຫນອງມາດຕະຖານສາກົນແລະຮັບປະກັນການປົກປ້ອງພະລັງງານທີ່ເຊື່ອຖືໄດ້ໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຕ້ອງການ.
ຫຼັກການເຮັດວຽກຂອງ Air Circuit Breaker ແມ່ນອີງໃສ່ການຂັດຈັງຫວະ arc ໃນອາກາດທີ່ຄວາມກົດດັນຂອງບັນຍາກາດ.
ການອອກແບບ arc chute ແມ່ນສໍາຄັນໃນການຮັບປະກັນການສູນພັນ arc ຢ່າງໄວວາແລະຫຼຸດຜ່ອນຄວາມເສຍຫາຍຕໍ່ການຕິດຕໍ່.
| ອົງປະກອບ | ຟັງຊັນ |
|---|---|
| ຕິດຕໍ່ພົວພັນຕົ້ນຕໍ | ປະຕິບັດການໂຫຼດໃນປະຈຸບັນແລະເປີດໃນລະຫວ່າງຄວາມຜິດ |
| Arc Chute | Extinguishes arc ໃນລະຫວ່າງການຂັດຂວາງ |
| ຫນ່ວຍບໍລິການການເດີນທາງ | ກວດພົບການໂຫຼດເກີນ ແລະວົງຈອນສັ້ນ |
| ກົນໄກການດໍາເນີນງານ | ຄວບຄຸມການເປີດແລະປິດການດໍາເນີນການ |
| ຕິດຕໍ່ພົວພັນຊ່ວຍ | ໃຫ້ຕົວຊີ້ວັດສະຖານະພາບ |
ຮູບແບບ ACB ຂັ້ນສູງອາດຈະປະກອບມີໂມດູນປ້ອງກັນອັດສະລິຍະ, ການໂຕ້ຕອບການສື່ສານ, ແລະລະບົບການຕິດຕາມດິຈິຕອນ.
| ພາລາມິເຕີ | ຂອບເຂດປົກກະຕິ |
|---|---|
| ອັນດັບປັດຈຸບັນ (ໃນ) | 630A – 6300A |
| ລະດັບແຮງດັນ (Ue) | 400V – 690V |
| ຄວາມອາດສາມາດແຕກຫັກ (Icu) | ເຖິງ 100kA |
| ເສົາ | 3P / 4P |

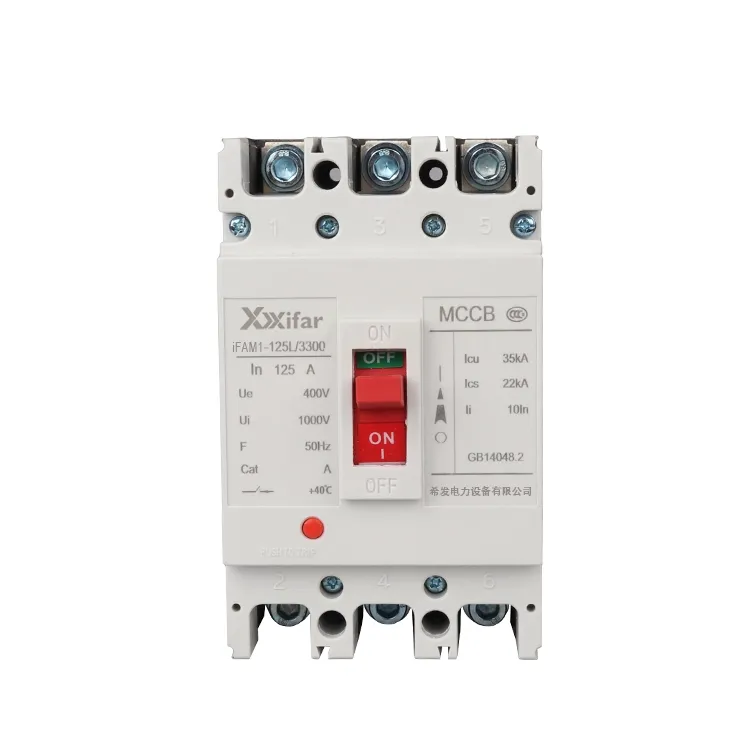

| ຄຸນສົມບັດ | ACB | MCCB |
|---|---|---|
| ການຈັດອັນດັບປັດຈຸບັນ | ເຖິງ 6300A | ເຖິງ 1600A |
| ຄໍາຮ້ອງສະຫມັກ | ການແຜ່ກະຈາຍຕົ້ນຕໍ | ສາຂາ |
| ບໍາລຸງຮັກສາ | ໃຫ້ບໍລິການ | ຈຳກັດ |
ຊີຟາສະຫນອງການແກ້ໄຂ Air Circuit Breaker ACB ທີ່ມີຄຸນນະພາບສູງທີ່ຖືກອອກແບບມາສໍາລັບຄວາມຫນ້າເຊື່ອຖື, ຄວາມປອດໄພ, ແລະການຄວບຄຸມອັດສະລິຍະ.
ມັນປົກປ້ອງວົງຈອນໄຟຟ້າຈາກການໂຫຼດເກີນ, ວົງຈອນສັ້ນ, ແລະສະພາບຄວາມຜິດ.
ສ່ວນໃຫຍ່ແມ່ນຢູ່ໃນລະບົບການແຜ່ກະຈາຍຕົ້ນຕໍແຮງດັນຕ່ໍາ.
ACB ໃຊ້ອາກາດສໍາລັບການ extinguishing arc, ໃນຂະນະທີ່ VCB ໃຊ້ສູນຍາກາດ.
ການກວດກາຕາມປົກກະຕິແມ່ນແນະນໍາປະຈໍາປີຫຼືຕາມຄໍາແນະນໍາຂອງຜູ້ຜະລິດ.
Air Circuit Breaker ACB ມີບົດບາດສໍາຄັນໃນການຮັບປະກັນຄວາມປອດໄພຂອງໄຟຟ້າແລະຄວາມຫນ້າເຊື່ອຖືຂອງລະບົບໃນເຄືອຂ່າຍກະຈາຍພະລັງງານທີ່ທັນສະໄຫມ. ການເລືອກ ACB ທີ່ມີປະສິດທິພາບສູງຈາກຜູ້ຜະລິດທີ່ເຊື່ອຖືໄດ້ເຊັ່ນ:ຊີຟາຮັບປະກັນການປົກປ້ອງໄລຍະຍາວ, ປະສິດທິພາບໃນການດໍາເນີນງານ, ແລະປະຕິບັດຕາມມາດຕະຖານທົ່ວໂລກ.
ຖ້າຫາກວ່າທ່ານກໍາລັງຊອກຫາທີ່ເຊື່ອຖືໄດ້ແລະຄຸນນະພາບສູງວິທີແກ້ໄຂ Air Circuit Breaker ACB ທີ່ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກຂອງທ່ານ,ຕິດຕໍ່ພວກເຮົາມື້ນີ້ສໍາລັບການສະຫນັບສະຫນູນດ້ານວິຊາຊີບແລະລາຄາທີ່ແຂ່ງຂັນ.
