ຫມໍ້ແປງໄຟກາງແຈ້ງ 10 Mva 33 ເປັນ 6.6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd ເປັນບໍລິສັດທີ່ສາມາດສະຫນອງການຫັນປ່ຽນໄປທົ່ວໂລກ. ຫມໍ້ແປງໄຟຟ້າກາງແຈ້ງ 10 mva 33 ເຖິງ 6.6 kv ສະຫນອງການສົ່ງແລະການແຜ່ກະຈາຍໄຟຟ້າທີ່ມີປະສິດທິພາບແລະເຊື່ອຖືໄດ້. ຂໍຂອບໃຈກັບການປະຕິບັດທີ່ປອດໄພແລະເຊື່ອຖືໄດ້, ຄວາມງ່າຍໃນການຕິດຕັ້ງແລະການດໍາເນີນງານ, ແລະຄຸນນະສົມບັດຂອງການບໍ່ຈໍາເປັນຕ້ອງມີການດູແລລະມັດລະວັງ. ມັນເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບວິສາຫະກິດແລະຂຸດຄົ້ນບໍ່ແຮ່ທີ່ຕ້ອງການການສະຫນອງພະລັງງານທີ່ເຊື່ອຖືໄດ້ແລະຫມັ້ນຄົງ. ການອອກແບບຂອງຫມໍ້ແປງໄຟຟ້າກາງແຈ້ງນີ້ 10 mva 33 ຫາ 6.6 kv ແມ່ນເຫມາະສົມສໍາລັບອຸນຫະພູມສູງແລະສະພາບອາກາດທີ່ຮຸນແຮງ, ຮັບປະກັນການສະຫນອງພະລັງງານທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ໝໍ້ແປງໄຟກາງແຈ້ງ 10 mva 33 ຫາ 6.6 kv ທີ່ມີຄວາມຈຸ 10 mva ແລະລະດັບແຮງດັນຈາກ 33 ຫາ 6.6 kv, ແມ່ນປະເພດເຄື່ອງຫັນເປັນພະລັງງານກາງແຈ້ງ. ແຮງດັນທີ່ຈັດອັນດັບຂອງມັນແມ່ນ 10 mva, ດ້ານແຮງດັນສູງຢູ່ທີ່ 33 kv ແລະ ດ້ານແຮງດັນຕໍ່າຢູ່ທີ່ 6.6 kv. ມັນເປັນອຸປະກອນການຫັນເປັນຂະຫນາດກາງຕົ້ນຕໍສໍາລັບວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່ເຊັ່ນດຽວກັນກັບສວນອຸດສາຫະກໍາ, ແລະປະຕິບັດຕາມມາດຕະຖານ IEC ຢ່າງເຕັມສ່ວນ. ໝໍ້ແປງໄຟກາງແຈ້ງ 10 mva 33 ຫາ 6.6 kv ສ່ວນໃຫຍ່ຈະສະຫຼຸບສາຍລົມ, ແກນເຫຼັກ ແລະ ນ້ຳມັນສະນວນສາມສ່ວນ.

windings ແມ່ນພາກສ່ວນໄຟຟ້າຂອງຫມໍ້ແປງ. ໂດຍທົ່ວໄປແລ້ວມັນໄດ້ຖືກເຮັດໂດຍ winding insulated ສາຍທອງແດງແປຫຼືສາຍທອງແດງໄດ້ຕະຫຼອດໃສ່ mold winding ໄດ້. ສາຍລົມຖືກຕິດຕັ້ງຢູ່ໃນຖັນຫຼັກທາດເຫຼັກຂອງຫມໍ້ແປງໄຟຟ້າພາຍນອກ 10 mva 33 ຫາ 6.6 kv. ກະແສລົມແຮງດັນຕໍ່າແມ່ນຢູ່ຊັ້ນໃນ, ແລະປ່ຽງແຮງດັນສູງຖືກຕິດຕັ້ງຢູ່ຂ້າງນອກຂອງສາຍລົມແຮງດັນຕໍ່າ. ລະຫວ່າງປ່ຽງແຮງດັນຕໍ່າ ແລະ ແກນເຫຼັກ, ແລະລະຫວ່າງປ່ຽງແຮງດັນສູງ ແລະປ່ຽງແຮງດັນຕໍ່າ, ວັດສະດຸສນວນແມ່ນໃຊ້ເພື່ອສ້າງແຂນເສື້ອເພື່ອແຍກພວກມັນອອກ, ເພື່ອບັນລຸການສນວນ.

ແກນເຫລໍກແມ່ນເສັ້ນທາງແມ່ເຫຼັກຕົ້ນຕໍຂອງຫມໍ້ແປງໄຟຟ້າກາງແຈ້ງ 10 mva 33 ຫາ 6.6 kv. ມັນມັກຈະເຮັດໂດຍການວາງແຜ່ນຊິລິໂຄນທີ່ມີແຜ່ນເຫຼັກກ້າຊິລິໂຄນມ້ວນຮ້ອນຫຼືມ້ວນເຢັນທີ່ມີຄວາມຫນາ 0.35 ຫຼື 0.5 ມມແລະເຄືອບດ້ວຍສີ insulating. ແກນເຫລໍກແບ່ງອອກເປັນສອງສ່ວນຄື: ແກນແກນເຫຼັກແລະ yoke. ຖັນຫຼັກທາດເຫຼັກແມ່ນອຸປະກອນທີ່ມີ winding, ແລະ yoke ໄດ້ຖືກນໍາໃຊ້ເພື່ອປິດວົງຈອນແມ່ເຫຼັກ. ຮູບແບບພື້ນຖານຂອງໂຄງສ້າງຫຼັກຂອງທາດເຫຼັກປະກອບມີປະເພດຫົວໃຈແລະປະເພດແກະ.

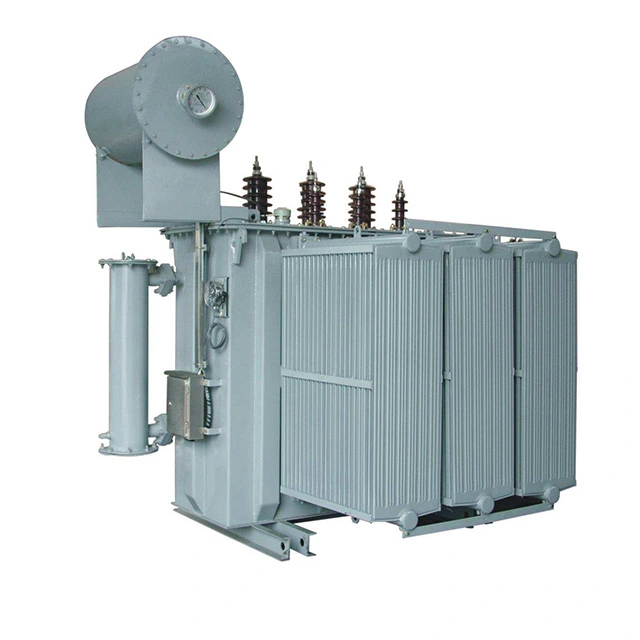

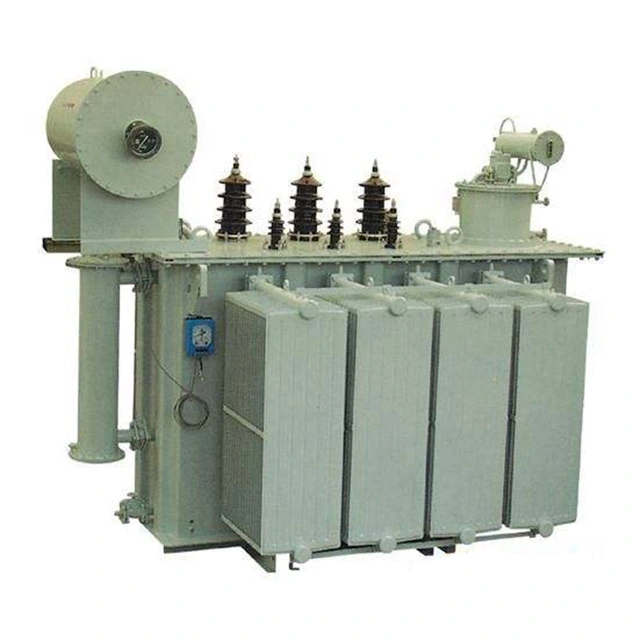

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

ຕົວກໍານົດການດ້ານວິຊາການ:

ຊື່ຜະລິດຕະພັນ	ຫມໍ້ແປງໄຟກາງແຈ້ງ 10 mva 33 ຫາ 6.6 kv
ລະບົບໄລຍະ	3 ໄລຍະ
ແຮງດັນຂັ້ນຕົ້ນ	33 kV
ແຮງດັນຂັ້ນສອງ	6.6 kV
ກຸ່ມ vector	Dyn11
ປະເພດຄວາມເຢັນ	ONAN / ONAF
ວັດສະດຸ winding	ທອງແດງ
Impedance ວົງຈອນສັ້ນ	8%
ການສູນເສຍທີ່ບໍ່ມີການໂຫຼດ	≤ 10 kW
ການສູນເສຍການໂຫຼດ	≤ 52 kW
ປະເພດການຕິດຕັ້ງ	ຕິດຕັ້ງພື້ນນອກ
ມາດຕະຖານບໍລິຫານ	IEC 60076

ຮູບແບບການຕິດຕັ້ງຕ່າງໆຂອງຫມໍ້ແປງໄຟກາງແຈ້ງ 10 mva 33 ຫາ 6.6 kv ແມ່ນຫຍັງ?

ໃນວິສະວະກໍາພະລັງງານ, ການຕິດຕັ້ງຫມໍ້ແປງພາຍນອກສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍສອງຮູບແບບ: ການຕິດຕັ້ງເສົາແລະການຕິດຕັ້ງກັບດິນ. ບໍ່ວ່າວິທີການໃດຈະຖືກຮັບຮອງເອົາ, ຄວາມປອດໄພແມ່ນມາກ່ອນ. ໃນສະຖານທີ່ທີ່ພົ້ນເດັ່ນທີ່ສຸດຢູ່ອ້ອມແອ້ມໝໍ້ແປງໄຟ, ປ້າຍເຕືອນທີ່ຈະແຈ້ງຕ້ອງຖືກແຂວນໄວ້ເພື່ອເຕືອນຜູ້ໂດຍສານບໍ່ໃຫ້ເຂົ້າໄປໃກ້.

ສຳລັບໝໍ້ແປງໄຟຟ້າກາງແຈ້ງ 10 mva 33 ຫາ 6.6 kv ທີ່ຕິດຕັ້ງຢູ່ເທິງພື້ນດິນ, ຮົ້ວປ້ອງກັນທີ່ມີຄວາມສູງບໍ່ຕ່ຳກວ່າ 1.7 ແມັດຕ້ອງເພີ່ມອ້ອມຮອບມັນ, ແລະ ຄວນມີພື້ນທີ່ເຮັດວຽກທີ່ປອດໄພພຽງພໍລະຫວ່າງຮົ້ວກັບເວທີໝໍ້ແປງ.

ສໍາລັບການຕິດຕັ້ງເທິງເສົາຫຼືເສົາ, ມັນຈໍາເປັນຕ້ອງມີສາຍໄຟແຮງດັນສູງແລະຕ່ໍາທັງຫມົດຈະຕ້ອງໃຊ້ຕົວນໍາ insulated ແລະພາກສ່ວນແຮງດັນຕ່ໍາສາມາດນໍາໃຊ້ busbars ເປົ່າ. ທຸກໆຊິ້ນສ່ວນທາດເຫຼັກທີ່ຖືກນໍາໃຊ້ຕ້ອງຖືກ galvanized ເພື່ອປ້ອງກັນ rust ແລະ corrosion.

ຖ້າການຕິດຕັ້ງແມ່ນເຮັດຢູ່ເທິງພື້ນດິນ, ລະດັບຄວາມສູງຂອງພື້ນຖານແມ່ນປົກກະຕິແລ້ວຢູ່ທີ່ປະມານ 500 ມມ. ພື້ນຖານນີ້ແມ່ນການກໍ່ສ້າງໂດຍປົກກະຕິໂດຍໃຊ້ດິນຈີ່ຫຼືປູນຊີມັງ, ແລະຫຼັງຈາກນັ້ນພື້ນຜິວແມ່ນກ້ຽງດ້ວຍປູນຊີມັງ 1: 2. ເຫຼັກຮາບພຽງຫຼືເຫຼັກຊ່ອງຈໍາເປັນຕ້ອງໄດ້ວາງໄວ້ເທິງຫນ້າດິນເພື່ອຮັບໃຊ້ເປັນເສັ້ນທາງແລ່ນສໍາລັບຫມໍ້ແປງ.

ໃນລະຫວ່າງການຕິດຕັ້ງ, ມັນເປັນສິ່ງຈໍາເປັນເພື່ອຮັບປະກັນວ່າການຕິດຕາມແມ່ນລະດັບແລະເຄື່ອງວັດແທກຕິດຕາມຢ່າງສົມບູນກົງກັບເຄື່ອງວັດແທກລໍ້ຂອງຫມໍ້ແປງເພື່ອຮັບປະກັນການເຮັດວຽກທີ່ຫມັ້ນຄົງ.
