ປະເພດບາດແຜ 5p10 5p20 Ct 100 150 400 5a

ເພື່ອສະຫນອງການຫັນປ່ຽນທີ່ມີທ່າແຮງທີ່ມີຄຸນນະພາບສູງແລະໃນປະຈຸບັນ, Wenzhou XiFa Electric Power Equipment Co., Ltd ສະຫນັບສະຫນູນການບໍລິການທີ່ກໍາຫນົດເອງໃຫ້ແກ່ລູກຄ້າເຊັ່ນ: ການຜະລິດແລະການສະຫນອງບາດແຜປະເພດ 5p10 5p20 ct 100 150 400 5a. ໃນ WenZhou XiFa ໄຟຟ້າ, ທີມງານຜະລິດເກັບຮັກສາສິນຄ້າຄົງຄັງສໍາລັບຫມໍ້ແປງປະຈຸບັນປະເພດປົກກະຕິ, ເຊັ່ນ: 100/5a 10p10 0.5 ໃນປະຈຸບັນ, ເພື່ອຮັບປະກັນການຈັດສົ່ງໄວ. ຢ່າງໃດກໍ່ຕາມ, ບໍລິສັດສະຫນັບສະຫນູນການບໍລິການທີ່ກໍາຫນົດເອງເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການໄຟຟ້າຕ່າງໆເຊັ່ນ: ການສະຫນອງການຫັນປ່ຽນໃນປະຈຸບັນເຊິ່ງຊັ້ນປ້ອງກັນແມ່ນ 5p10 ຫຼື 5p20.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຄື່ອງປ່ຽນກະແສໄຟຟ້າປະເພດບາດແຜຖືກອອກແບບມາສໍາລັບການວັດແທກກະແສໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ແລະການປົກປ້ອງໃນລະບົບໄຟຟ້າແຮງດັນຂະຫນາດກາງເຊັ່ນ: 10kv 20kv ແລະ 35kv. ມີຢູ່ໃນອັດຕາສ່ວນປະຈຸບັນຂອງ 100/5A, 150/5A, ແລະ 400/5A, ແລະມີຫ້ອງຮຽນຄວາມຖືກຕ້ອງຂອງການປ້ອງກັນຂອງ 5P10 ແລະ 5P20, ປະເພດບາດແຜນີ້ 5p10 5p20 ct 100 150 400 5a ສະຫນອງການຜະລິດກະແສໄຟຟ້າຂັ້ນສອງທີ່ຊັດເຈນ, ເຫມາະສໍາລັບທັງສອງເຄື່ອງວັດແທກ relaying.

ຜະລິດດ້ວຍແກນແມ່ເຫຼັກແຂງແລະລວດຮອງ, ເຄື່ອງຫັນປ່ຽນປະເພດບາດແຜຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງພາຍໃຕ້ສະພາບວົງຈອນສັ້ນແລະສະຫນອງການຫັນປ່ຽນໃນປະຈຸບັນທີ່ຖືກຕ້ອງເຖິງແມ່ນວ່າໃນລະຫວ່າງເຫດການຊົ່ວຄາວ. ລະບົບ insulation ທີ່ເຂັ້ມແຂງຂອງມັນ, ມັກຈະລວມເອົາ epoxy ຫຼື resin ຊັ້ນສູງ, ຮັບປະກັນຄວາມປອດໄພ, ຊີວິດການບໍລິການຍາວ, ແລະທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນແລະຄວາມກົດດັນສິ່ງແວດລ້ອມ.

ການອອກແບບປະເພດບາດແຜອະນຸຍາດໃຫ້ມີການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນໃນ switchgear, ແຜງຄວບຄຸມ, ແລະກະດານແຈກຢາຍ, ເພື່ອສະຫນອງການສະຫນັບສະຫນູນທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຄງການປ້ອງກັນ relay. ໝໍ້ແປງກະແສໄຟຟ້າປະເພດບາດແຜແມ່ນເຫມາະສົມສໍາລັບໂຮງງານອຸດສາຫະກໍາ, ສະຖານທີ່ການຄ້າ, ແລະເຄືອຂ່າຍການແຈກຢາຍຜົນປະໂຫຍດທີ່ການວັດແທກປະຈຸບັນທີ່ຖືກຕ້ອງແລະເຊື່ອຖືໄດ້ເປັນສິ່ງຈໍາເປັນສໍາລັບທັງການຕິດຕາມການດໍາເນີນງານແລະການປ້ອງກັນ.

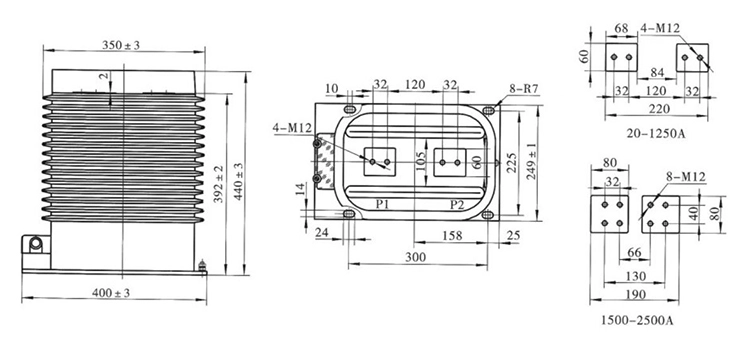

Wound Type 5p10 5p20 Ct 100 150 400 5a

ຂໍ້ມູນຈໍາເພາະທາງວິຊາການ:

ປະເພດ	ອັນດັບຕົ້ນໆປັດຈຸບັນ (A)	ຫ້ອງຮຽນຄວາມຖືກຕ້ອງ	ໝວດຄວາມຖືກຕ້ອງ ແລະຜົນອອກອັນດັບ cosΦ=0.8			ກະແສຄວາມຮ້ອນໃນຊ່ວງເວລາ Shory-Time (kA/S)	ປະເມີນຄ່າກະແສໄຟຟ້າແບບໄດນາມິກ (kA)
ປະເພດ	ອັນດັບຕົ້ນໆປັດຈຸບັນ (A)	ຫ້ອງຮຽນຄວາມຖືກຕ້ອງ	0.2 (ວິ)	0.5 (ວິ)	10P10	ກະແສຄວາມຮ້ອນໃນຊ່ວງເວລາ Shory-Time (kA/S)	ປະເມີນຄ່າກະແສໄຟຟ້າແບບໄດນາມິກ (kA)
LZZBJ9-35	20-100	0.2/0.2 0.2/0.5 0.2/5P20 0.5/5P20 0.2/0.5/5P 0.2/5P/5P	10	10	15	150I1 ນ	375I1 ນ
	150-200					31.5	80
	300-500					31.5/2	80
	600-1250		15	30	20	31.5/4	80
	1500-2000		20	40	30	40/4	125
	2500		20	40	20	40/4	125

ປະເພດ	ອັນດັບຕົ້ນໆປັດຈຸບັນ (A)	ຫ້ອງຮຽນຄວາມຖືກຕ້ອງ	ຄວາມຈຸ (VA)	ກະແສຄວາມຮ້ອນໃນຊ່ວງເວລາ Shory-Time (kA/S)	ປະເມີນຄ່າກະແສໄຟຟ້າແບບໄດນາມິກ (kA)
ປະເພດ	ອັນດັບຕົ້ນໆປັດຈຸບັນ (A)	ຫ້ອງຮຽນຄວາມຖືກຕ້ອງ	ຄວາມຈຸ (VA)	ກະແສຄວາມຮ້ອນໃນຊ່ວງເວລາ Shory-Time (kA/S)	ປະເມີນຄ່າກະແສໄຟຟ້າແບບໄດນາມິກ (kA)
LZZBJ9-35	10	0.2/10P10 0.5/10P10 0.2/5P20 0.5/5P20 0.2/0.5/10P10 0.2/0.5/5P20 0.2/10P10/5P20 0.5/10P10/5P20	15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20	1.5/1	3.75
	20			2/1	5
	30			3/1	7.5
	40			4/1	10
	50			5/1	12.5
	75			7.5/1	18.75
	100			10/1	25
	150			15/1	37.5
	200			20/1	50
	300			31.5/1	80
	400			31.5/2	80
	500			31.5/2	80
	600			31.5/2	80
	800			31.5/3	80
	1000			31.5/3	80
	1200			31.5/3	80
	1500			31.5/3	80
	2000			31.5/3	80

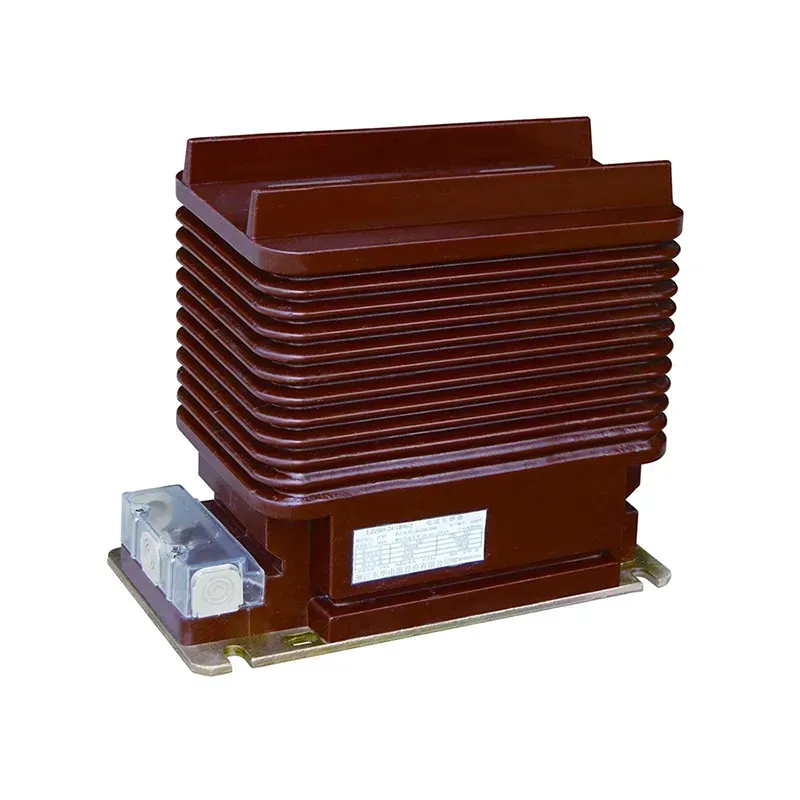

Wound Type 5p10 5p20 Ct 100 150 400 5a

FAQ ຜະລິດຕະພັນ:

ຖາມ: "ປະເພດບາດແຜ 5P10" ຫຼື "5P20" ຫມາຍຄວາມວ່າແນວໃດໃນບາດແຜປະເພດ 5p10 5p20 ct 100 150 400 5a?

A: ຄໍາວ່າ "ປະເພດບາດແຜ" ຫມາຍເຖິງ CTs ທີ່ conductor ຕົ້ນຕໍແມ່ນບາດແຜ winding ແທນທີ່ຈະ busbar ຫຼື bar ຜ່ານຫຼັກ. ຊັ້ນ 5P10 ຫຼື 5P20 ຊີ້ໃຫ້ເຫັນເຖິງຄວາມຖືກຕ້ອງຂອງການປົກປ້ອງ: 5P ຫມາຍເຖິງຄວາມຜິດພາດສູງເຖິງ 5% ຢູ່ທີ່ການປະເມີນຄ່າກະແສໄຟຟ້າຮອງ, ແລະຈໍານວນ 10 ຫຼື 20 ແມ່ນຈໍານວນສູງສຸດທີ່ອະນຸຍາດໃນເວລາສັ້ນໆຂອງກະແສຕົ້ນຕໍທີ່ມີການຈັດອັນດັບໂດຍບໍ່ມີຄວາມຜິດພາດທີ່ກໍານົດໄວ້.

ຖາມ: ຂ້ອຍຈະເລືອກການຈັດອັນດັບ CT ທີ່ຖືກຕ້ອງສໍາລັບລະບົບຂອງຂ້ອຍແນວໃດ?

A: ເລືອກ CT ໂດຍອີງໃສ່ຄວາມຕ້ອງການການໂຫຼດສູງສຸດຂອງລະບົບແລະການປົກປ້ອງ. ຕົວຢ່າງ, 100/5A CT ແມ່ນເຫມາະສົມສໍາລັບວົງຈອນທີ່ມີກະແສປົກກະຕິປະມານ 100 A, ໃນຂະນະທີ່ 400/5A ຖືກອອກແບບມາສໍາລັບເຄື່ອງປ້ອນທີ່ມີກະແສໄຟຟ້າສູງກວ່າ. ເລືອກຊັ້ນປ້ອງກັນ (5P10 ຫຼື 5P20) ຕາມຄວາມອ່ອນໄຫວຂອງການກວດຫາຄວາມຜິດຂອງຣີເລີຍ ແລະກະແສໄຟຟ້າສັ້ນທີ່ຄາດໄວ້.

Q: ສະພາບແວດລ້ອມໃດທີ່ສາມາດບາດແຜປະເພດ 5p10 5p20 ct 100 150 400 5a handle?

A: ໝໍ້ແປງກະແສໄຟຟ້າປະເພດບາດແຜເຫຼົ່ານີ້ຖືກປະເມີນໂດຍປົກກະຕິສໍາລັບອຸນຫະພູມສະພາບແວດລ້ອມຈາກ -10 °C ຫາ +40 °C, ມີຄວາມສູງສູງສຸດ 1000 m. ວັດສະດຸທີ່ຢູ່ອາໄສແລະລະບົບ insulation ຖືກອອກແບບມາສໍາລັບການດໍາເນີນງານຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະມົນລະພິດ, ເພື່ອຮັບປະກັນການປະຕິບັດການປົກປ້ອງທີ່ເຊື່ອຖືໄດ້ໃນການຕັ້ງຄ່າອຸດສາຫະກໍາແລະຜົນປະໂຫຍດ.

Hot Tags: ປະເພດບາດແຜ 5p10 5p20 Ct 100 150 400 5a, ຜູ້ສະຫນອງການຫັນເປັນປະຈຸບັນ, Metering Transformers ຂາຍສົ່ງ
